EVDHP - EVD914LMN9MF - Pompes à chaleur

EVD904LMN9MF

Dispositifs de contrôle pour pompes de chaleur résidentielles mono-circuit réversibles

Alimentation: 115 à 230 VAC

Entrées sondes:  4

Entrées contact: 6

Sorties analogiques:

PWM/0-10 V: 2

Sorties relais : 4

Sorties collecteur ouvert: 1

NOTICE EVDHP - EVD914LMN9MF

Description

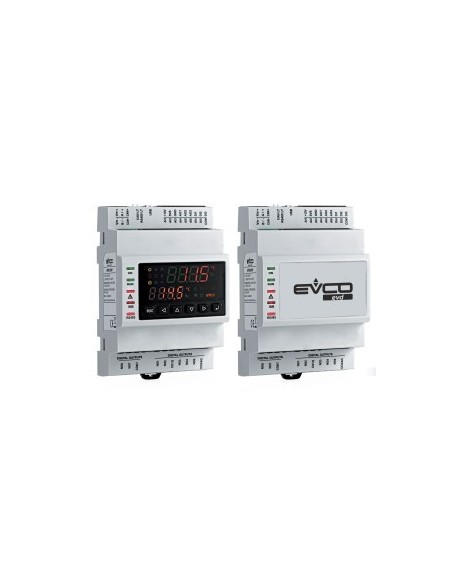

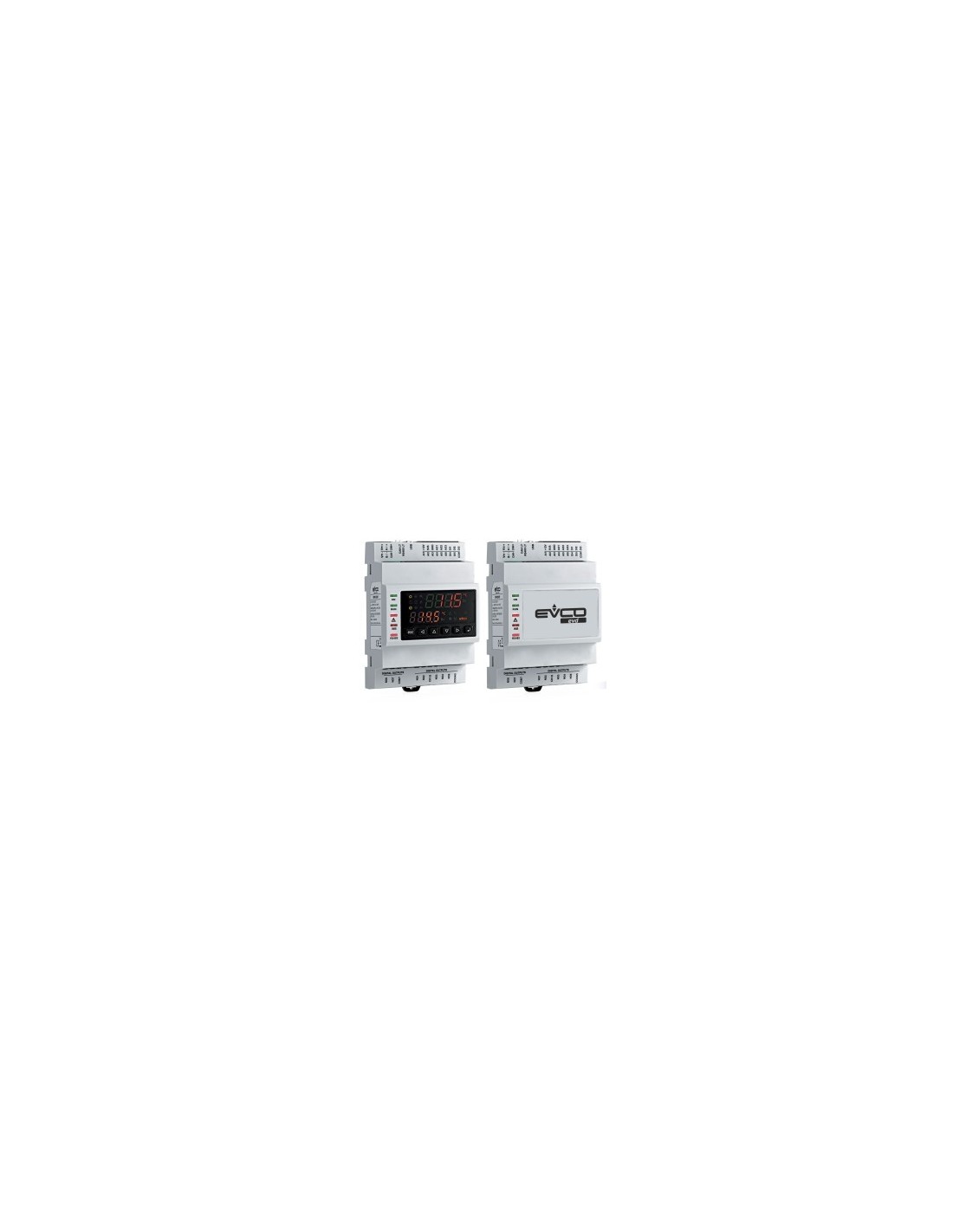

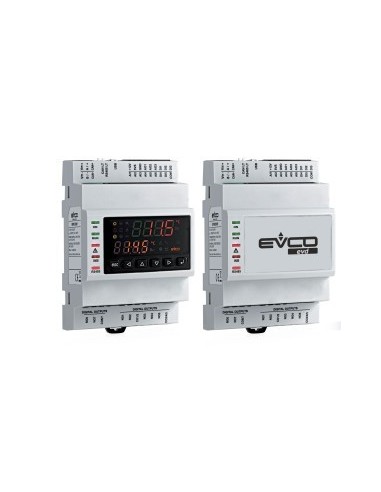

EV3 HP et EVD HP sont une gamme de dispositifs de contrôle pour la gestion de pompes de chaleur résidentielles mono-circuit réversibles air-eau et eau-eau.
EV3 HP est disponible au format standard de 74 x 32 mm, avec interface utilisateur intégrée, composée d'un double afficheur personnalisé (avec point décimal et icônes de fonction), de quatre touches tactiles et garantit un indice de protection IP65, pour une facilité de nettoyage.
EVD HP est par contre disponible au format standard à 4 modules DIN, dans la version borgne avec une éventuelle interface utilisateur à distance (EV3K01).
Pour gérer le circuit du réservoir ACS et celui des panneaux solaires, il est nécessaire d'utiliser une extension éventuelle d'E/S (EVD EXP).
Les dispositifs de contrôle sont en mesure de gérer des compresseurs et des ventilateurs aussi bien de type « on-off » que modulants.
EV3 HP est disponible avec alimentation 12 Vca ; EVD HP est par contre disponible avec alimentation 115... 230 Vca.
L'installation de EV3 HP est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de EVD HP, sur rail DIN, dans un tableau de commande.

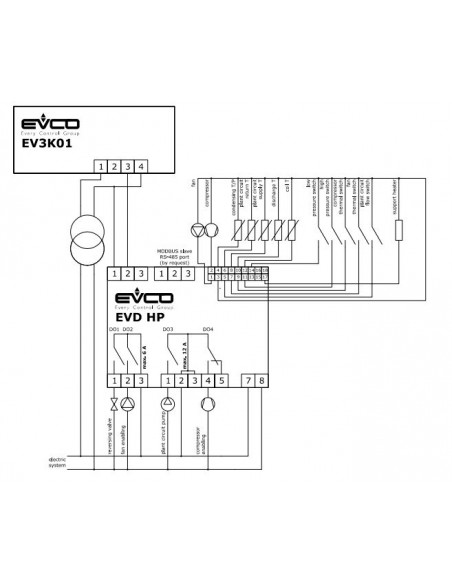

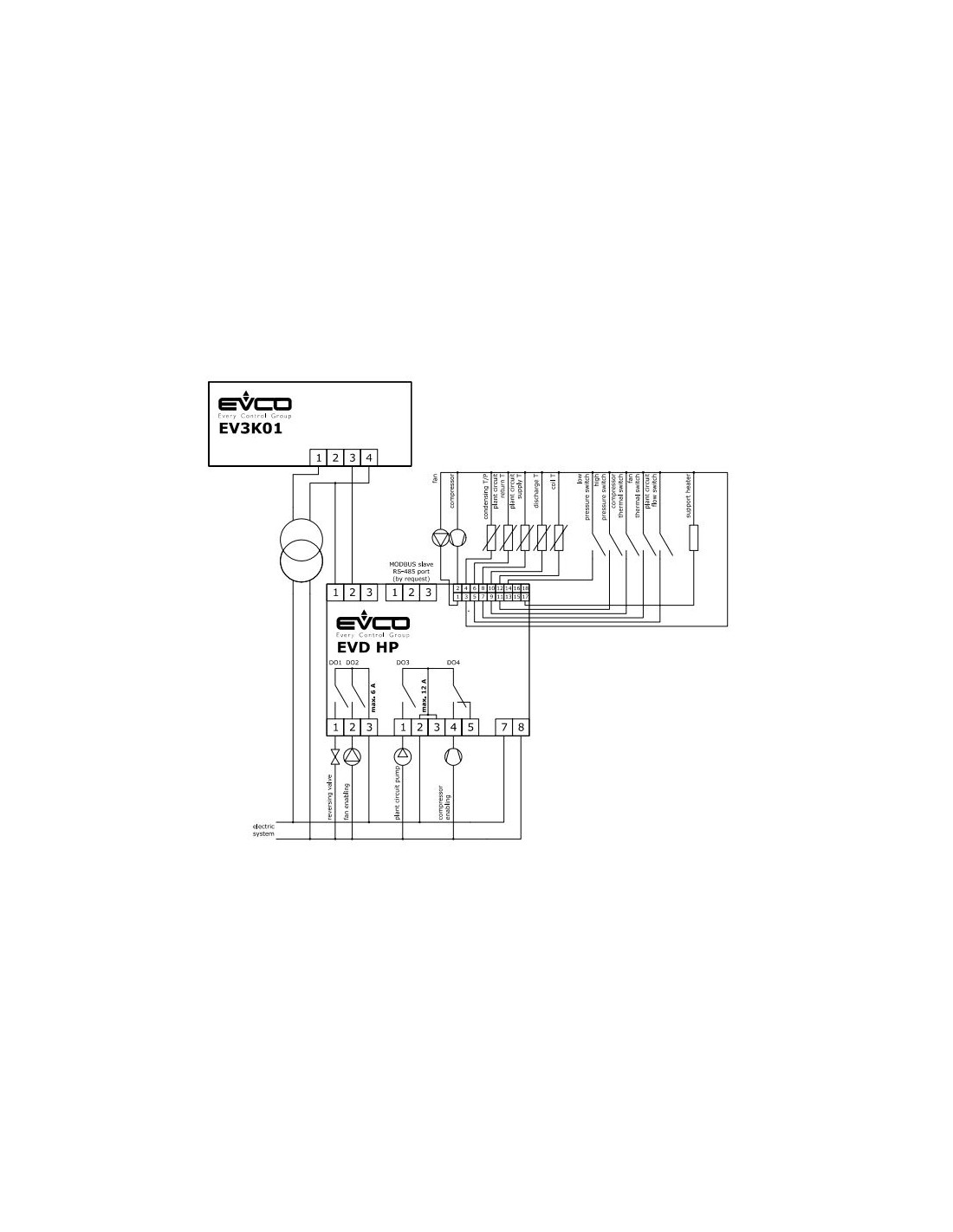

Configuration de l'E/S

Le tableau suivant illustre la configuration de l'E/S.
La gestion du compresseur et du ventilateur peut être aussi bien de type « on-off » que modulant.
Pour la gestion des résistances d'intégration, il faut utiliser les modèles avec des sorties numériques triac ou open collector.

EV3 HP EVD HP
Entrées analogiques
AI1 température de condensation/pression de condensation
AI2 température de reprise circuit dispositifs
AI3 température de refoulement circuit dispositifs
AI4 température d'évacuation
AI5 température batterie
Entrées numériques
DI1 fluxostat circuit dispositifs
DI2 protection thermique ventilateur
DI3 protection thermique compresseur
DI4 pressostat de pression maximale
DI5 pressostat de pression minimale
Sorties analogiques
AO1 compresseur
AO2 ventilateur

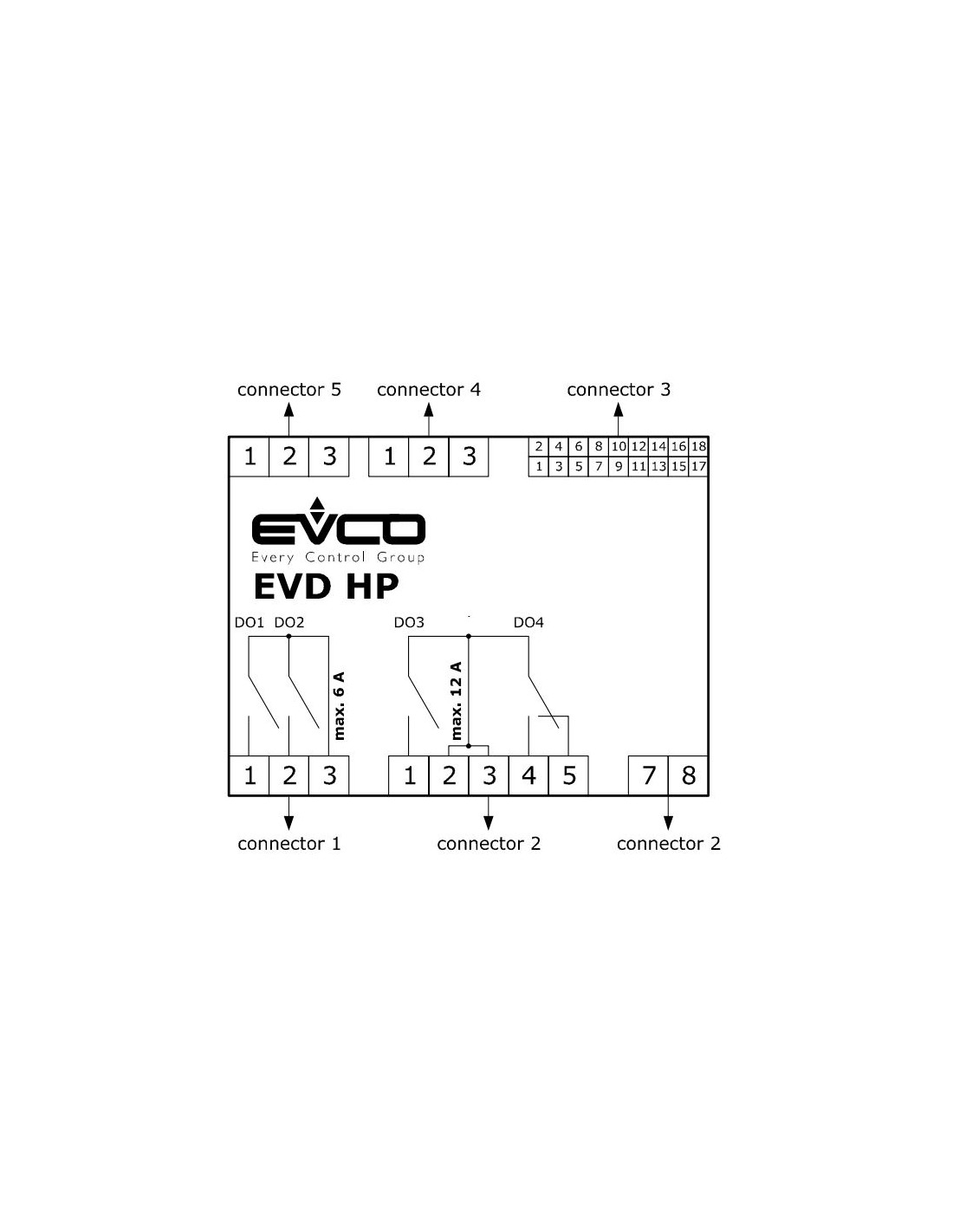

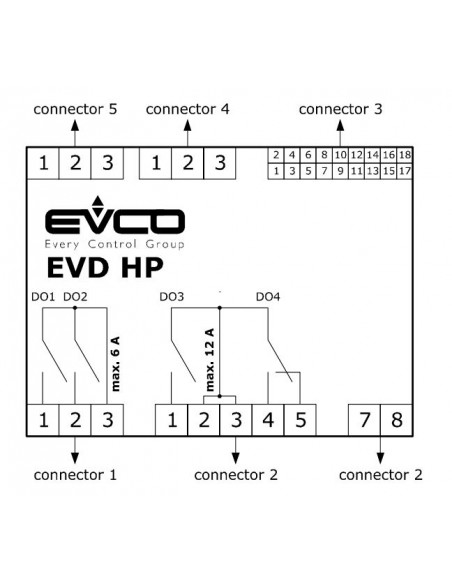

Sorties numériques (relais électromécaniques)
DO1 robinet inverseur
DO2 activation ventilateur
DO3 pompe circuit dispositifs
DO4 activation compresseur
Sorties numériques (triac)
TK1 résistances d'intégration
TK2 ventilateur
Sorties numériques (open collector)
OC1 chaudière

Détails du produit

Alimentation
115.. 230 VAC
Version
LCD intégré (Affichage personnalisé)
Type de connexions
Connecteurs Micro-Fit
borniers à vis amovibles
Entrées NTC/0-20 mA/4-20 mA
1
Entrées NTC
3
Entrées à contacts libres non opto-isolés
6
Sorties analogiques PWM/0-10V
2
Sorties relais 3A SPST
2
Sorties relais 8A SPDT
1
Sorties relais 12A SPST
1
Sorties collecteur ouvert (12Vcc, 40mA max)
1
Ports de communication RS-485 MODBUS Slave
1
Port de communication Intrabus
1
