Vled 3 est une gamme d'interfaces utilisateur à distance « extra-small » pour le secteur HVAC/R, notamment pour les OEM.
Les versions avec port propriétaire INTRABUS représentent une alternative valide et économique pour les applications point-à-point. Les versions avec port CAN, par contre, font office de navigateur pour tous les dispositifs de la série c-pro 3 ; grâce au port USB de série, le micrologiciel de l'interface peut facilement être mis à jour sur place à travers l'ordinateur personnel.

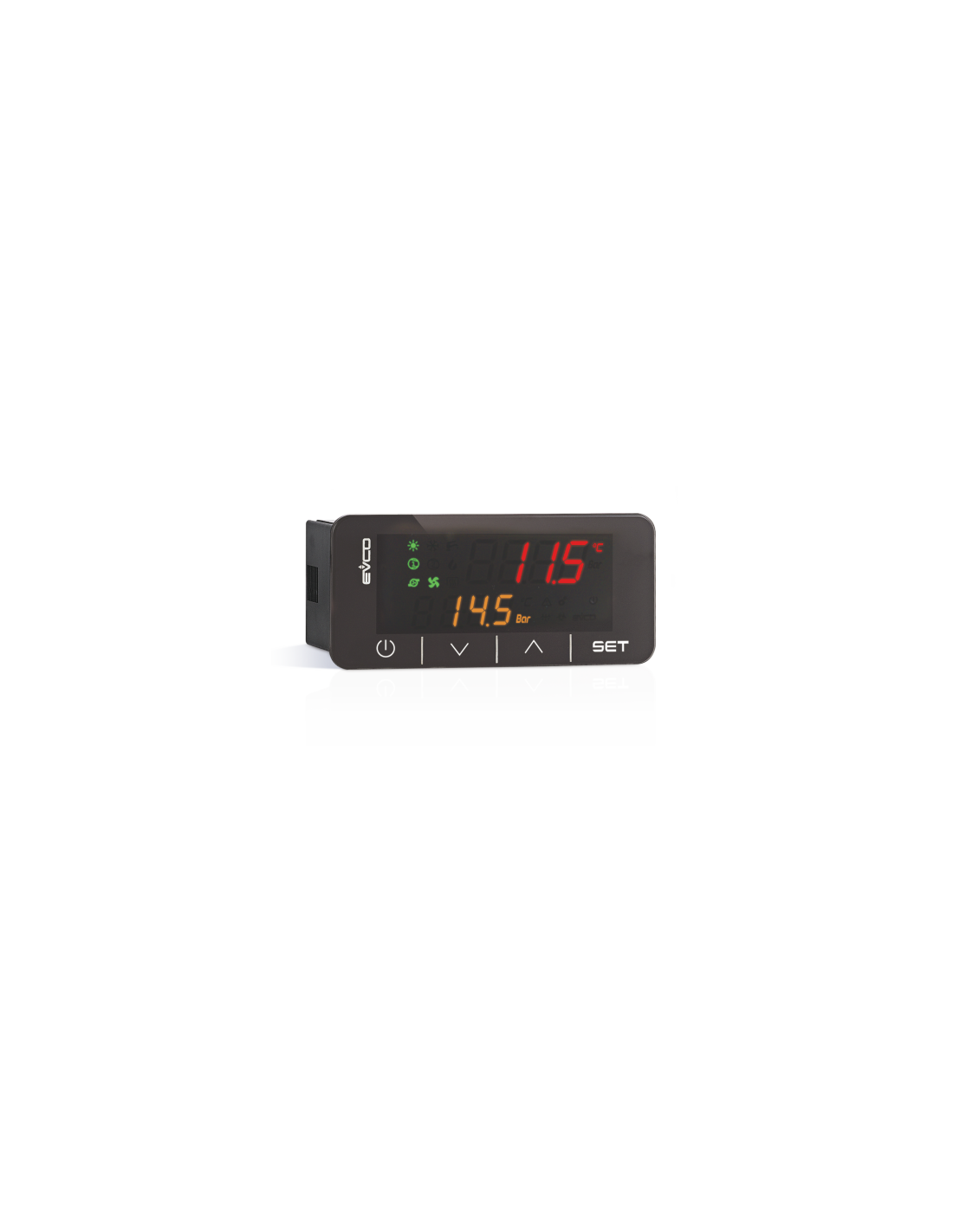

Le design élégant et le format compact (74 x 32 mm) en font une interface idéale pour l'installation sur panneau. L'interface utilisateur, dotée d'afficheur LED à 2 lignes (4 + 4 caractères), icônes de fonction et 4 touches tactiles de type capacitif, a un indice de protection IP65.
EV3 HP et EVD HP sont une gamme de dispositifs de contrôle pour la gestion de pompes de chaleur résidentielles mono-circuit réversibles air-eau et eau-eau.

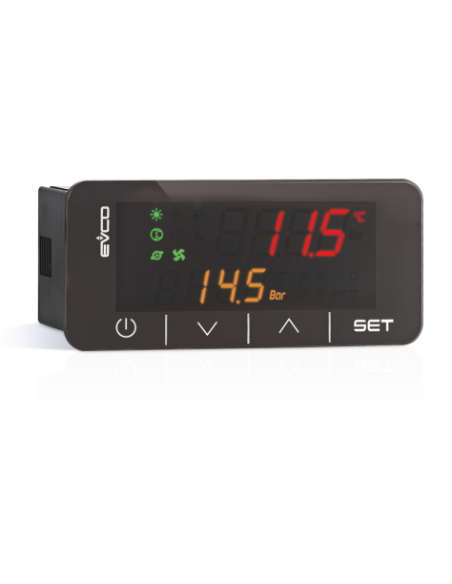

EV3 HP est disponible au format standard de 74 x 32 mm, avec interface utilisateur intégrée, composée d'un double afficheur personnalisé (avec point décimal et icônes de fonction), de quatre touches tactiles et garantit un indice de protection IP65, pour une facilité de nettoyage.

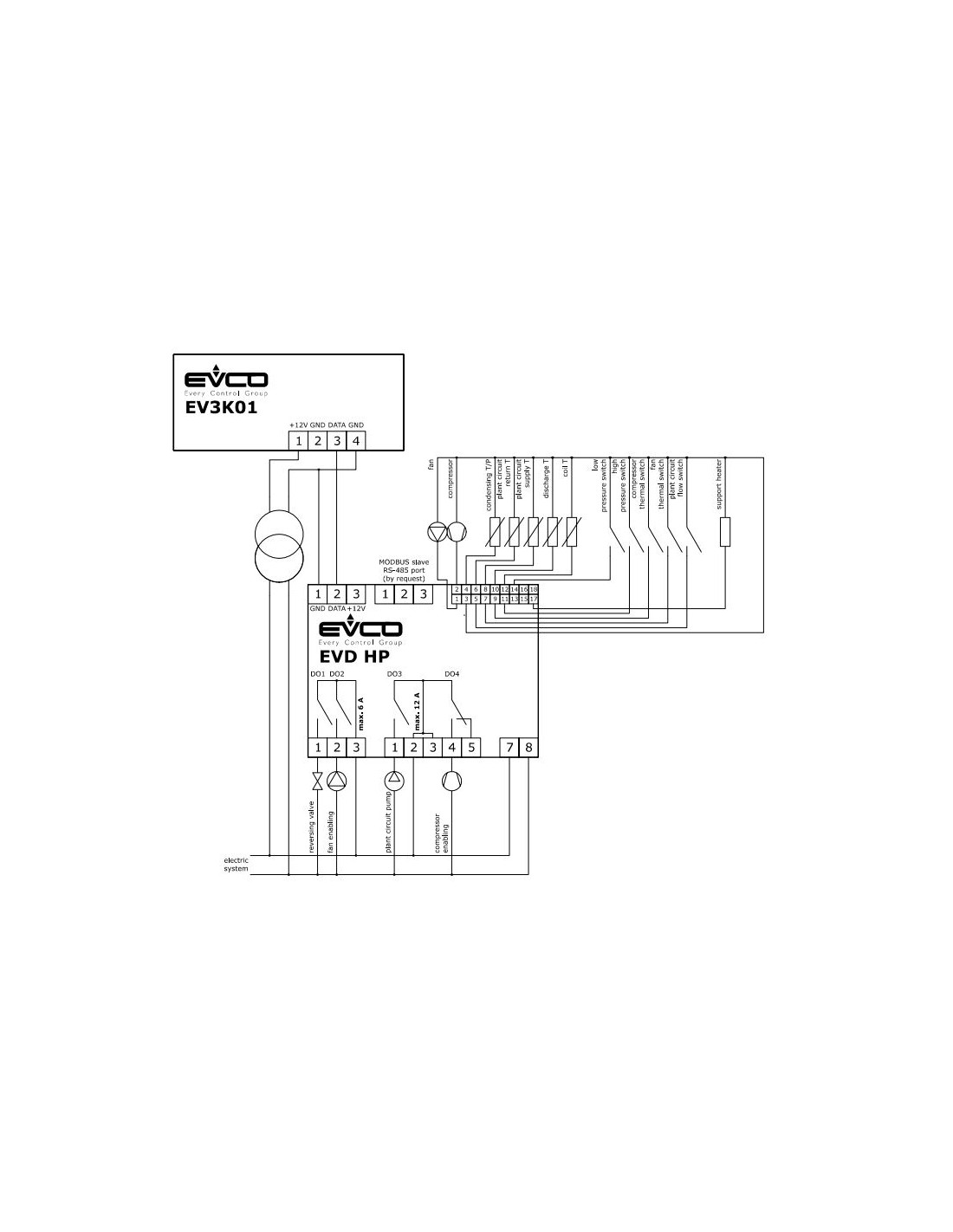

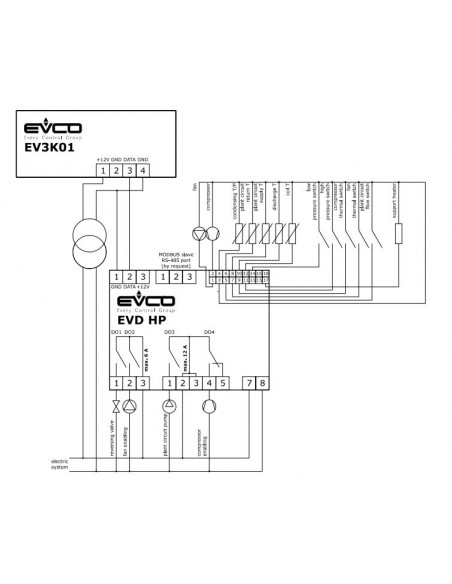

EVD HP est par contre disponible au format standard à 4 modules DIN, dans la version borgne avec une éventuelle interface utilisateur à distance (EV3K01).
Pour gérer le circuit du réservoir ACS et celui des panneaux solaires, il est nécessaire d'utiliser une extension éventuelle d'E/S (EVD EXP).
Les dispositifs de contrôle sont en mesure de gérer des compresseurs et des ventilateurs aussi bien de type « on-off » que modulants.
EV3 HP est disponible avec alimentation 12 Vca ; EVD HP est par contre disponible avec alimentation 115... 230 Vca.
L'installation de EV3 HP est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de EVD HP, sur rail DIN, dans un tableau de commande.
Configuration de l'E/S
Le tableau suivant illustre la configuration de l'E/S. |
EV3 HP | EVD HP | ||
Entrées analogiques | |||
AI1 | température de condensation/pression de condensation | • | • |
AI2 | température de reprise circuit dispositifs | • | • |
AI3 | température de refoulement circuit dispositifs | • | • |
AI4 | température d'évacuation | • | • |
AI5 | température batterie | • | • |
Entrées numériques | |||
DI1 | fluxostat circuit dispositifs | • | • |
DI2 | protection thermique ventilateur | • | • |
DI3 | protection thermique compresseur | • | • |
DI4 | pressostat de pression maximale | • | • |
DI5 | pressostat de pression minimale | • | • |
Sorties analogiques | |||
AO1 | compresseur | • | • |
AO2 | ventilateur | • | • |
Sorties numériques (relais électromécaniques) | |||
DO1 | robinet inverseur | • | • |
DO2 | activation ventilateur | • | • |
DO3 | pompe circuit dispositifs | • | • |
DO4 | activation compresseur | • | • |
Sorties numériques (triac) | |||
TK1 | résistances d'intégration | • | |
TK2 | ventilateur | • | |
Sorties numériques (open collector) | |||
OC1 | chaudière | • |
