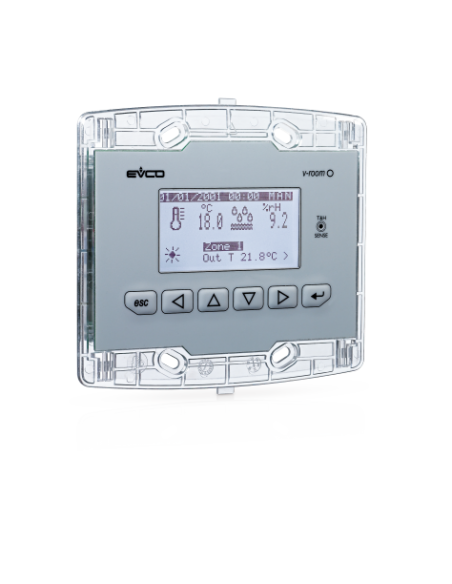

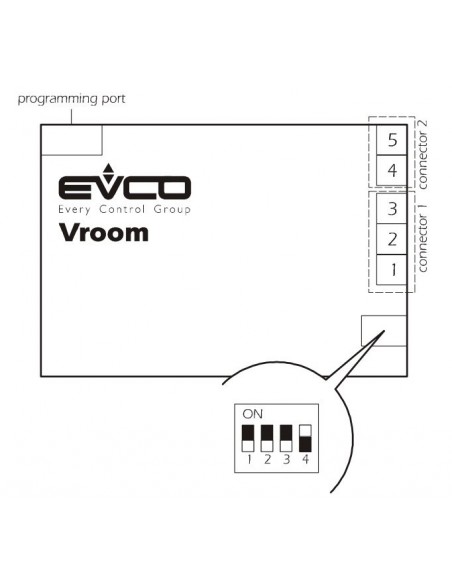

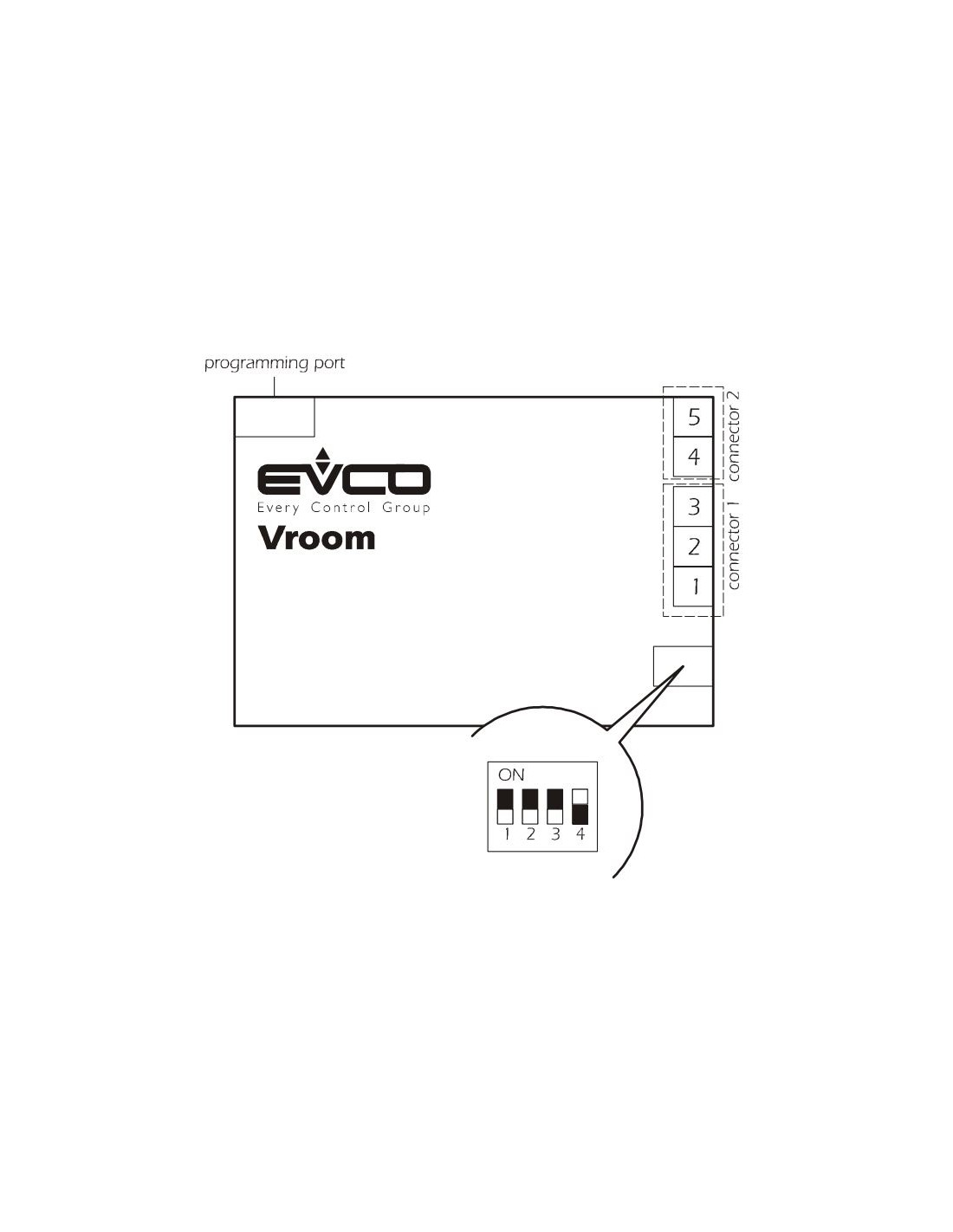

NOTICE VRoom - EPV4RBRVroom est une gamme d'interfaces utilisateur à distance pour des dispositifs de contrôle programmables appartenant à la série c-pro 3.
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides, par six touches ; elle peut être réalisée avec l'environnement de développement pour dispositifs de contrôle programmables UNI-PRO 3 et elle garantit un degré de protection IP40 (IP65 en cas d'installation sur panneau avec le joint 0027000007), pour faciliter le nettoyage.
Elles contiennent un capteur de température et d'humidité (dont le relevé peut être transmis par BUS).
Les interfaces utilisateur à distance sont facilement intégrables aux milieux résidentiels et commerciaux ; on peut appliquer sur leur panneau frontal les plaques CPVP ou les plaques appartenant à la série “Living” et à la série “Light” BTicino.
On a prévu une installation sur panneau ou murale “506e” BTicino ou avec un support pour l'installation murale CPVW00).
Configuration de l'E/S
|

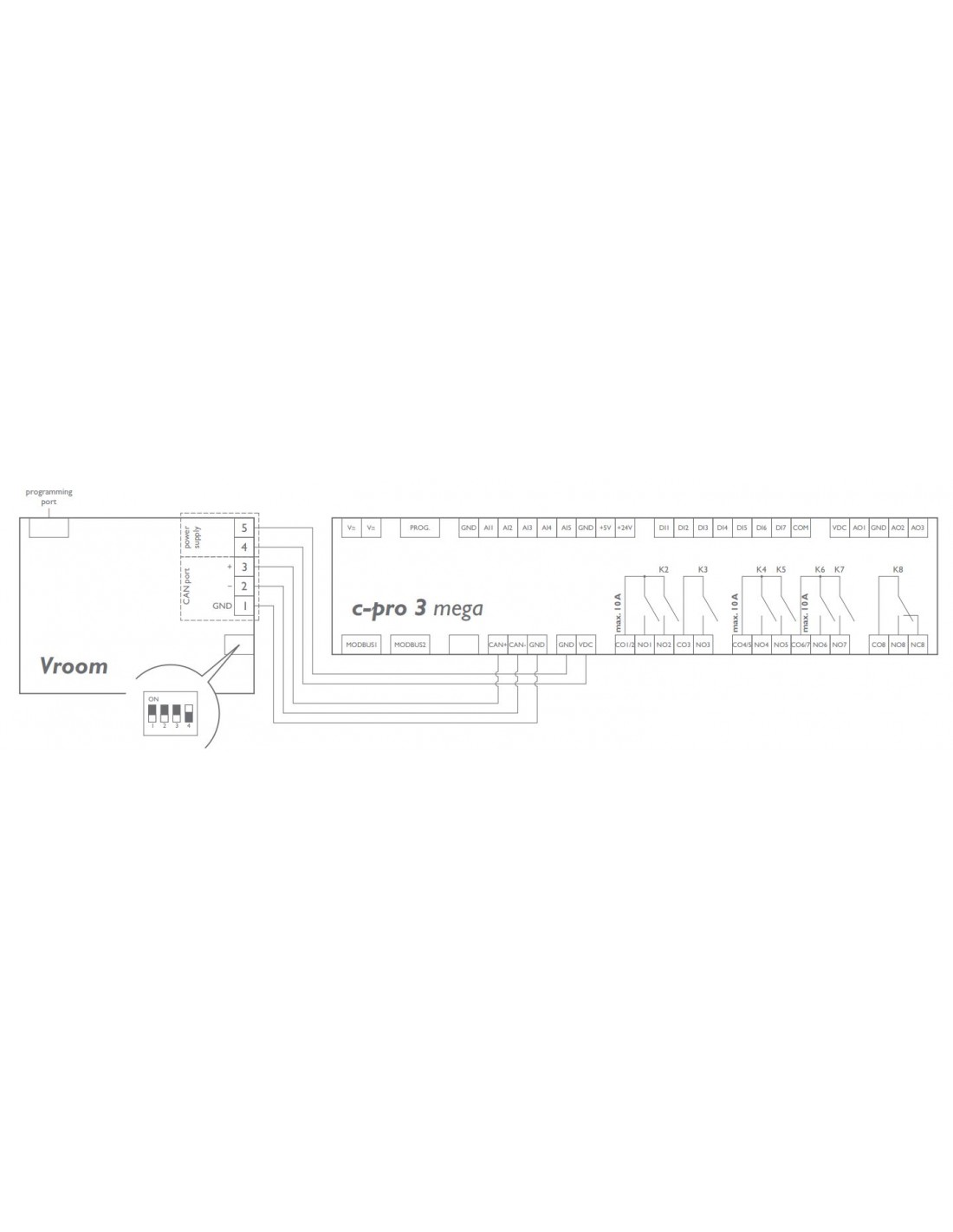

Le dessin suivant illustre un exemple de configuration prête pour l'utilisation destinée à une unité de traitement de l'air à double flux avec fonctionnement annuel (à 2 batteries, réversible à eau et de réchauffage électrique), et avec un ventilateur de reprise et de refoulement modulant ; on peut personnaliser la configuration de l'E/S. |
| c-pro 3 micro AHU | c-pro 3 kilo AHU | Vroom | ||
| Sorties analogiques | ||||
| AO1 | vanne mélangeuse batterie réversible (à eau) | • | • | |
| AO2 | ventilateur de refoulement | • | • | |
| AO3 | ventilateur de reprise | • | • | |
| AO4... AO6 | non utilisées | X | X | |
| Sorties numériques (relais électromécaniques) | ||||
| DO1 | activation ventilateur de refoulement | • | • | |
| DO2 | vanne externe | • | • | |
| DO3 | activation ventilateur de reprise | • | • | |
| DO4 | vanne de by-pass | • | • | |
| DO5 | batterie de réchauffage (électrique) | • | • | |
| DO6... DO9 | non utilisées | X | X | |
| Entrées analogiques | ||||
| AI1 | température de refoulement | • | • | |
| AI2 | température externe | • | • | |
| AI3... AI9 | non utilisés | X | X | |
| AI1... AI2 | non utilisés | X | ||
| Entrées numériques | ||||
| DI1 | protection thermique ventilateur de refoulement | • | • | |
| DI2 | fin de course vanne externe | • | • | |
| DI3 | protection thermique ventilateur de reprise | • | • | |
| DI4 | protection antigel | • | • | |
| DI5 | protection thermique batterie de réchauffage (électrique) | • | • | |
| DI6 | pressostat différentiel | • | • | |
| DI7... DI9 | non utilisés | X | X | |
