c-pro 3 micro CTA - EPU2BXP1AH - Centre de traitement de l'air

EPU2BXP1AH

Dispositifs de contrôle pour unités de traitement de l'air à flux unique ou double avec fonctionnement saisonnier (à 1 batterie) et annuel (à 2 batteries)

Entrées sondes:  9

Entrées contact: 9

Sorties analogiques:

PWM/0-10 V: 2

0-10 V: 2

0-20 mA/4-20 mA/0-10 V: 2

Sorties :

3 A SPST: 7

3 A SPDT: 2

24 Vac: 0

NOTICE C pro 3 Micro+

Description

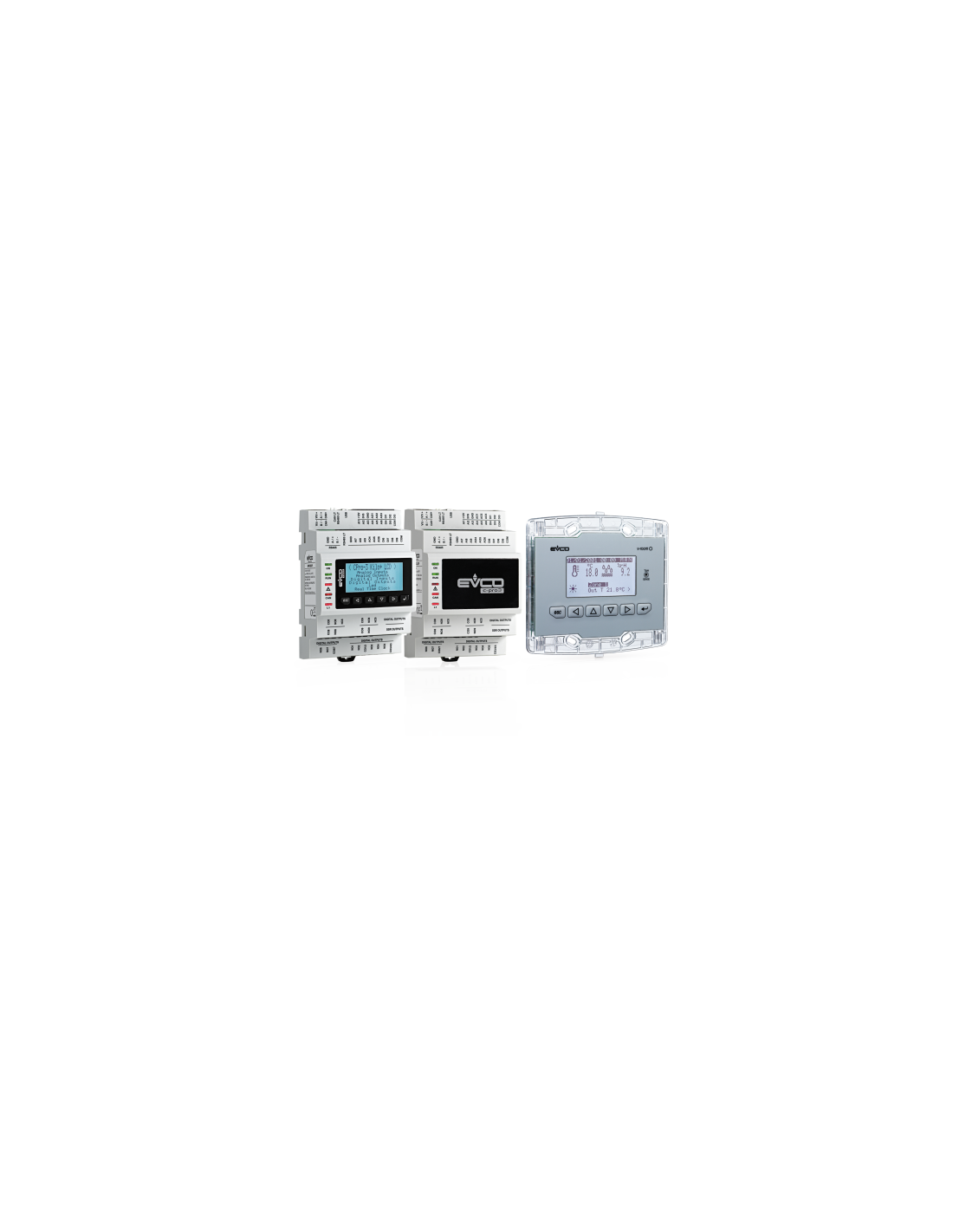

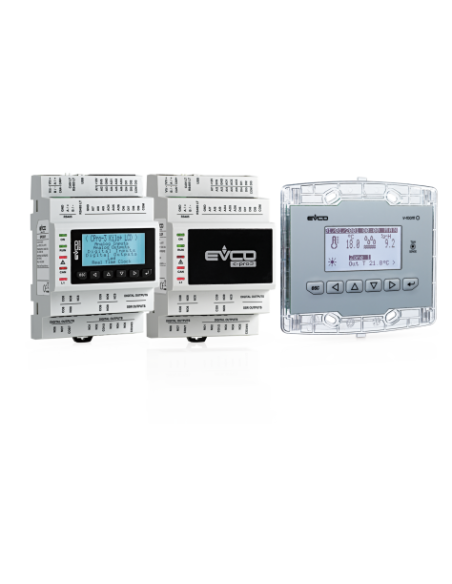

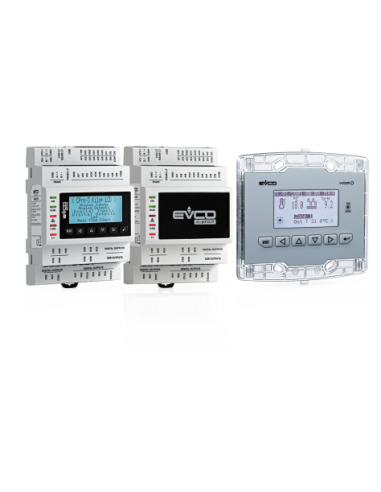

c-pro 3 micro AHU et c-pro 3 kilo AHU sont des dispositifs de contrôle pour la gestion d'unités de traitement de l'air à flux unique ou double (avec récupérateur de chaleur) fonctionnant avec 1 ou 2 batteries de traitement. Les batteries peuvent être électriques, à eau ou à détente directe.
Ils sont fournis avec l'interface utilisateur intégrée ou dans la version borgne avec une éventuelle interface utilisateur à distance (Vroom) ; l'interface comprend un capteur de température et d'humidité (dont le relevé peut être transmis par BUS).
Les dispositifs de contrôle sont en mesure de gérer le ventilateur de reprise et le ventilateur de refoulement de façon indépendante (jusqu'à 3 vitesses ou modulant) ; ils sont également en mesure de gérer la vanne externe, la vanne de by-pass et la vanne de la chambre de mélange.
Ils disposent de la gestion de l'humidificateur (de type "on-off" et modulant), de la modulation de la ventilation en fonction de la pression statique de refoulement et en fonction de la qualité de l'air ambiant.
c-pro 3 micro AHU est disponible avec des connecteurs Micro-Fit (pour les signaux en basse tension) et l'alimentation à 12 Vca ; c-pro 3 kilo AHU est disponible avec des borniers amovibles à ressort (pour les signaux en basse tension) et l'alimentation à 24 Vca/cc.
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.

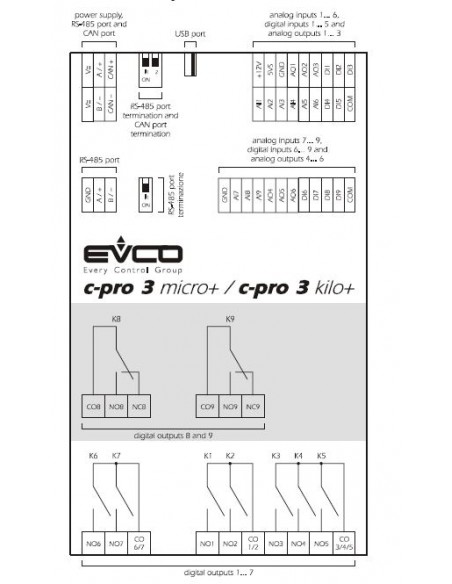

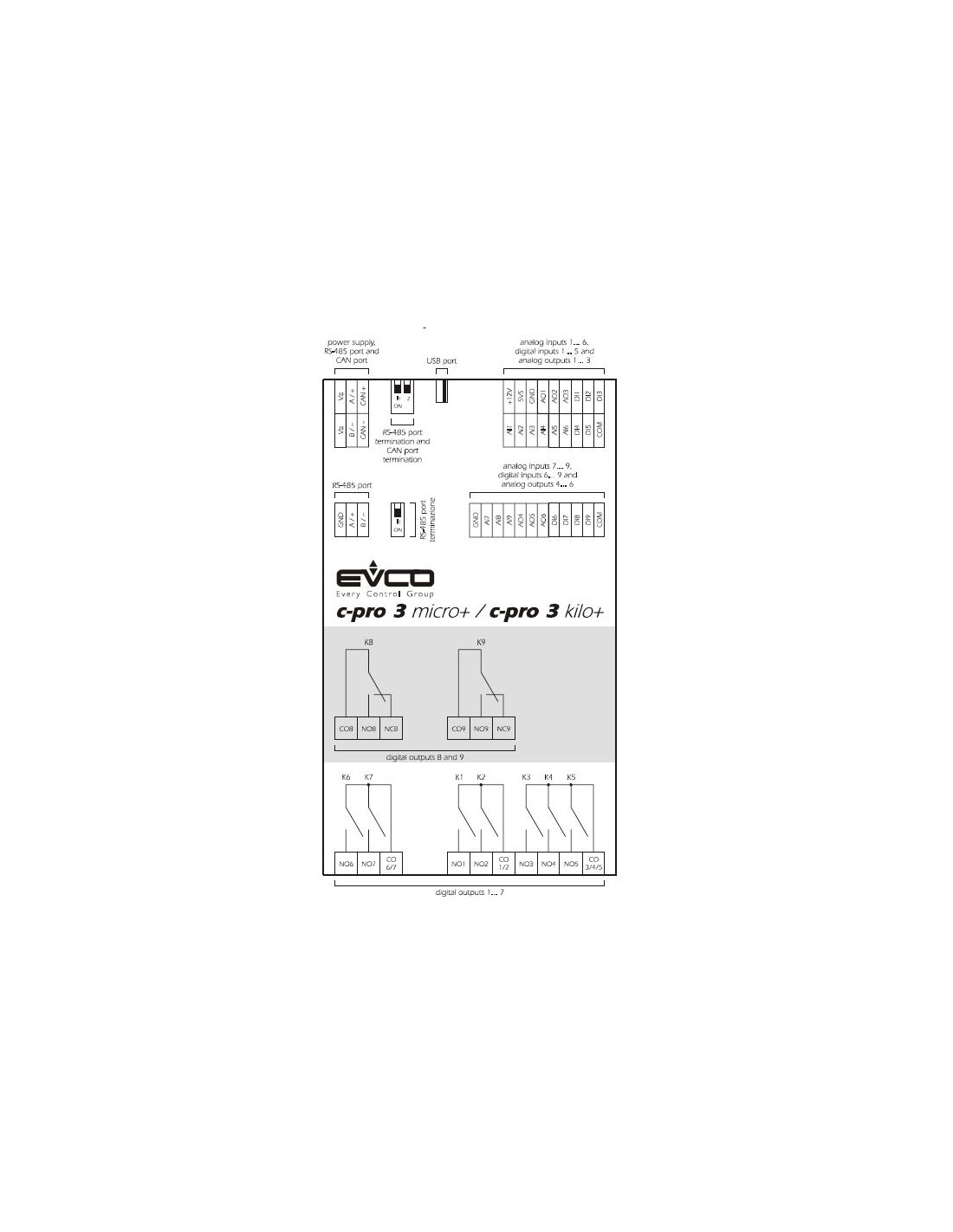

Configuration de l'E/S

Le dessin suivant illustre un exemple de configuration prête pour l'utilisation destinée à une unité de traitement de l'air à double flux avec fonctionnement annuel (à 2 batteries, réversible à eau et de réchauffage électrique), et avec un ventilateur de reprise et de refoulement modulant ; on peut personnaliser la configuration de l'E/S.

c-pro 3 micro AHU c-pro 3 kilo AHU Vroom
Sorties analogiques
AO1 vanne mélangeuse batterie réversible (à eau)
AO2 ventilateur de refoulement
AO3 ventilateur de reprise
AO4... AO6 non utilisées X X
Sorties numériques (relais électromécaniques)
DO1 activation ventilateur de refoulement
DO2 vanne externe
DO3 activation ventilateur de reprise
DO4 vanne de by-pass
DO5 batterie de réchauffage (électrique)
DO6... DO9 non utilisées X X
Entrées analogiques
AI1 température de refoulement
AI2 température externe
AI3... AI9 non utilisés X X
AI1... AI2 non utilisés     X
Entrées numériques
DI1 protection thermique ventilateur de refoulement
DI2 fin de course vanne externe
DI3 protection thermique ventilateur de reprise
DI4 protection antigel
DI5 protection thermique batterie de réchauffage (électrique)
DI6 pressostat différentiel
DI7... DI9 non utilisés X X

Détails du produit

Alimentation
12 VAC non isolé
Version
Sans affichage
Dimension DIN Module
4
Type de connexions
Connecteurs Micro-Fit
borniers à ressort amovibles
borniers à vis amovibles
Entrées PTC/NTC/Pt 1000
1
3
Entrées PTC/NTC/Pt 1000/0-20 mA/4-20 mA/0-5 V ratiometric/0-10 V
3
6
Entrées contacts à 24V AC/DC 50/60 Hz opto-isolés
7
Entrées contacts à 24V AC/DC 2 KHz opto-isolés
2
Sorties analogiques 0-10V
2
Sorties analogiques PWM/0-10V
2
Sorties analogiques 0-20 mA/ 4-20 mA/ 0-10V
2
Sorties relais 3A SPST
7
Sorties relais 3A SPDT
2
Sorties commande pour relais SSR 24V ac/dc 0,6mA max
0
Ports de communication RS-485 MODBUS Slave
1
Ports de communication RS-485 MODBUS Master/Slave
1
Ports de communication CAN CANBUS
1
Port de communication USB
1
Autres caractéristiques
horloge
