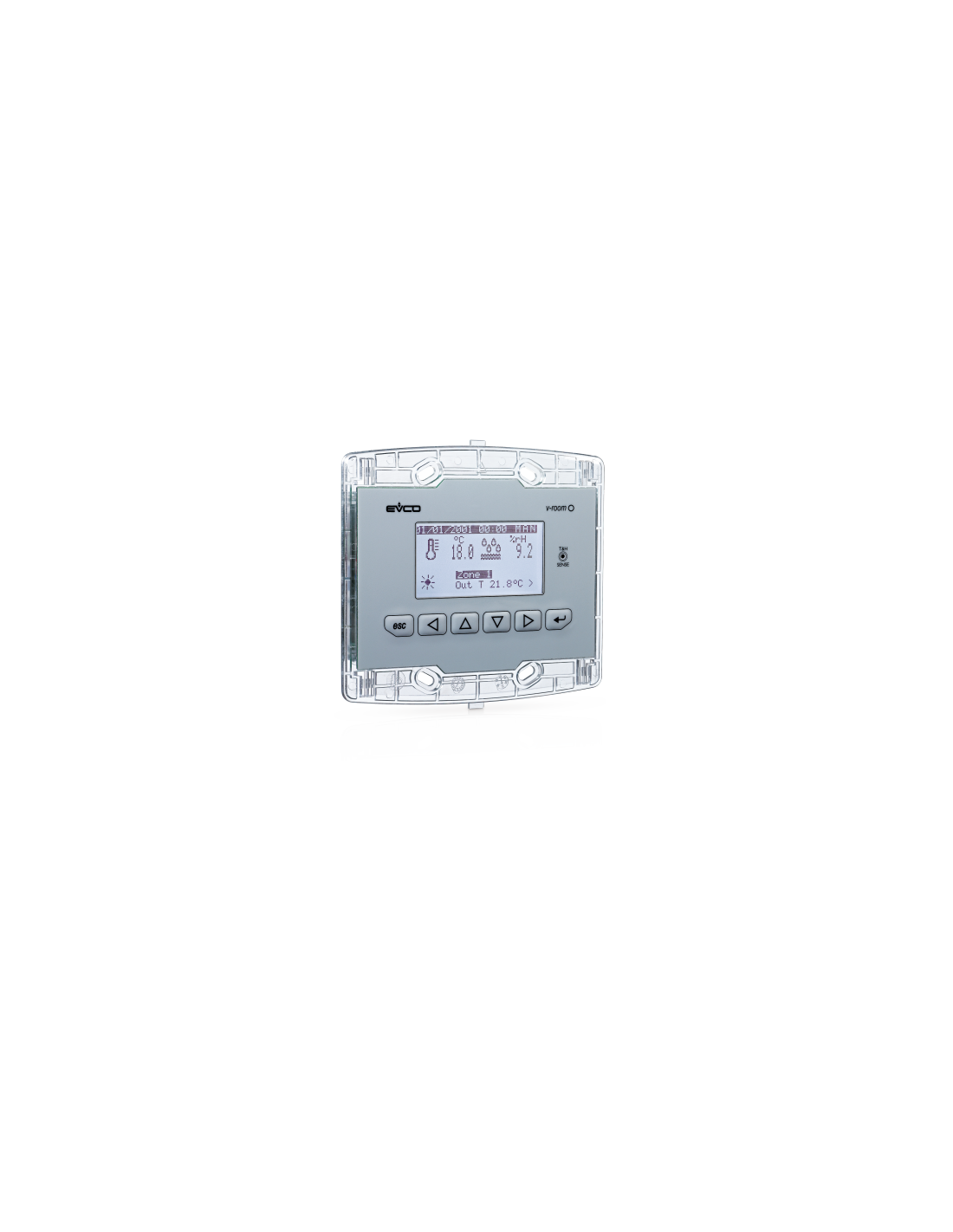

NOTICE EPV4RBR VRoomVroom est une gamme d'interfaces utilisateur à distance pour des dispositifs de contrôle programmables appartenant à la série c-pro 3.

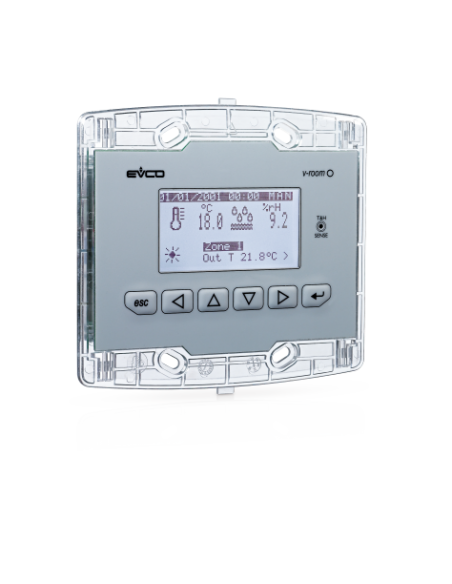

L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides, par six touches ; elle peut être réalisée avec l'environnement de développement pour dispositifs de contrôle programmables UNI-PRO 3 et elle garantit un degré de protection IP40 (IP65 en cas d'installation sur panneau avec le joint 0027000007), pour faciliter le nettoyage.
Elles contiennent un capteur de température et d'humidité (dont le relevé peut être transmis par BUS).
Les interfaces utilisateur à distance sont facilement intégrables aux milieux résidentiels et commerciaux ; on peut appliquer sur leur panneau frontal les plaques CPVP ou les plaques appartenant à la série “Living” et à la série “Light” BTicino.
On a prévu une installation sur panneau ou murale “506e” BTicino ou avec un support pour l'installation murale CPVW00).
Configuration de l'E/S
|
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation ; on peut personnaliser la configuration de l'E/S. |
| c-pro 3 hecto MCSA | Vroom | ||
| Entrées analogiques | |||
| AI1 | température externe | • | |
| AI2 | température de refoulement circuit dispositifs | • | |
| AI3 | température zone 2 | • | |
| AI4 | non utilisé | X | |
| AI1 | température zone 1 | • | |
| AI2 | humidité zone 1 | • | |
| Entrées numériques | |||
| DI1 | fluxostat circuit dispositifs | • | |
| DI2 | alarme chaudière | • | |
| DI3 | alarme refroidisseur- pompe à chaleur | • | |
| DI4 | été/hiver | • | |
| DI5 | alarme déshumidificateur | • | |
| Sorties analogiques | |||
| AO1 | non utilisée | X | |
| AO2 | vanne mélangeuse circuit dispositifs | • | |
| AO3 | booster froid/booster chaud | • | |
| Sorties numériques (relais électromécaniques) | |||
| DO1 | collecteur de réchauffage/refroidissement zone 1 | • | |
| DO2 | collecteur de réchauffage/refroidissement zone 2 | • | |
| DO3 | déshumidificateur | • | |
| DO4 | mise sous tension/hors tension dispositifs dédiés au réchauffage | • | |
| DO5 | mise sous tension/hors tension dispositifs dédiés au rafraîchissement | • | |
| DO6 | pompe ligne de refoulement | • | |
