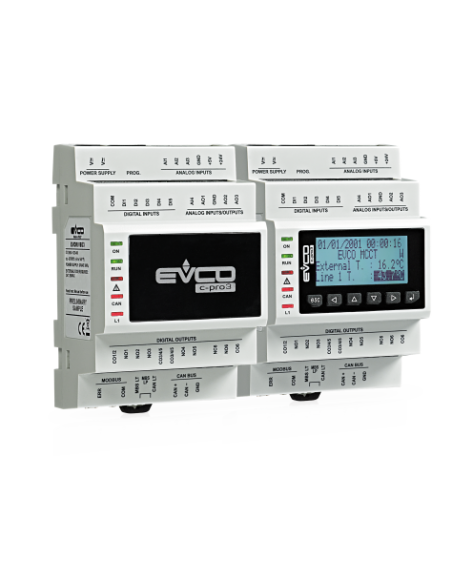

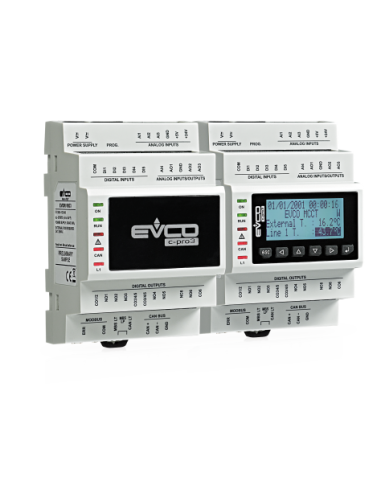

c-pro 3 hecto MCSA est un modèle autonome pour la climatisation de 2 zones avec contrôle de la température et de l'humidité.
Il est fourni avec l'interface utilisateur intégrée ou dans la version borgne avec une éventuelle interface utilisateur à distance (Vroom) ; l'interface comprend le capteur de température et d'humidité (dans le relevé peut être transmis par BUS).
Le module est en mesure de gérer une zone principale avec le contrôle de la température et de l'humidité et une zone secondaire avec le contrôle de la température ; il est également en mesure de gérer une ligne de refoulement ainsi que la mise sous tension/hors tension des dispositifs dédiés au réchauffage/rafraîchissement comme le refroidisseur- pompe à chaleur et la chaudière.
Le module permet de réaliser un réseau extensible jusqu'à 8 dispositifs de contrôle avec gestion centralisée (au lieu d'une gestion distribuée) de la mise sous tension/hors tension des dispositifs dédiés au réchauffage/rafraîchissement et de la courbe climatique en fonction de la température externe ; il dispose également de la fonction " comptabilisation de l'énergie".
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.

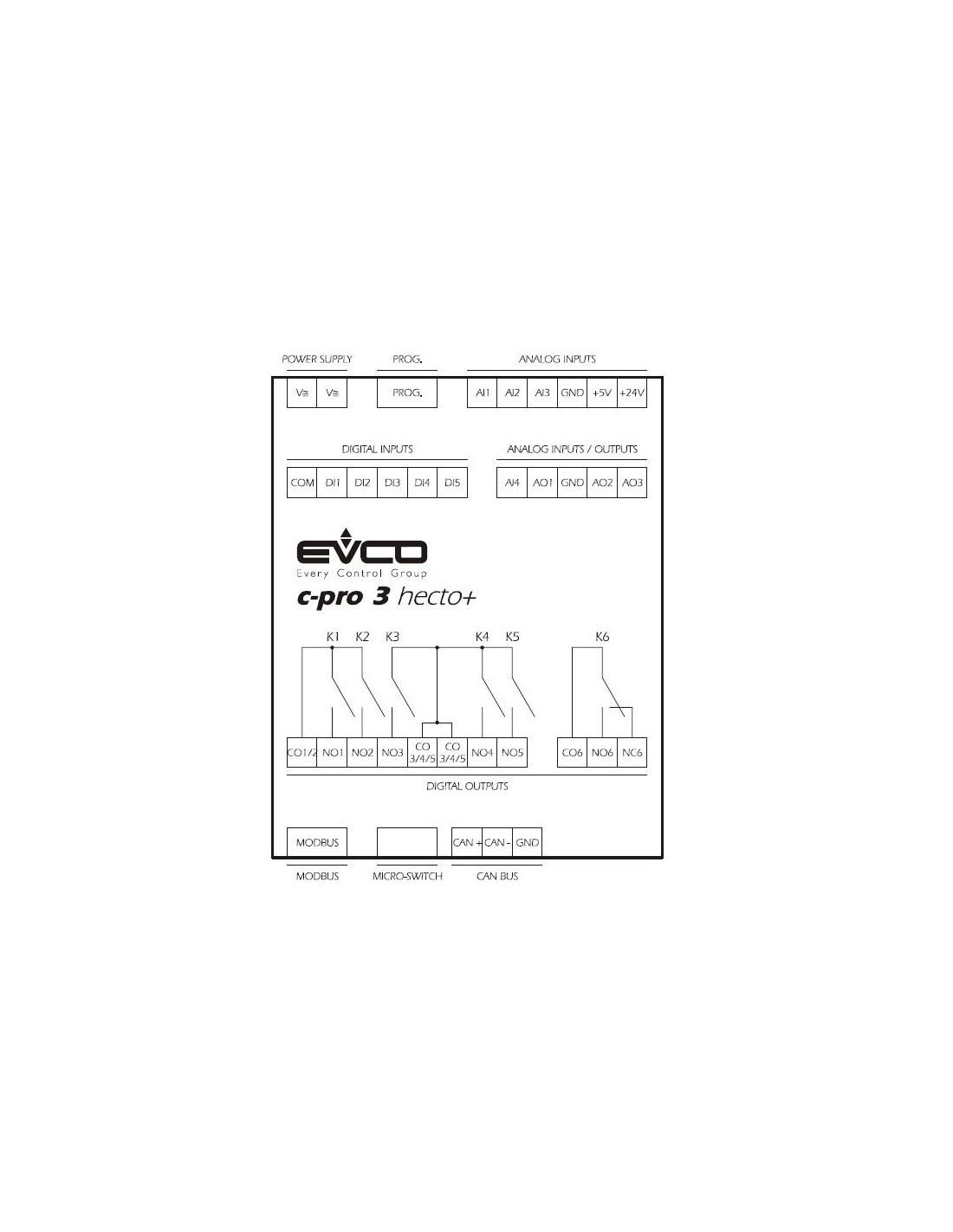

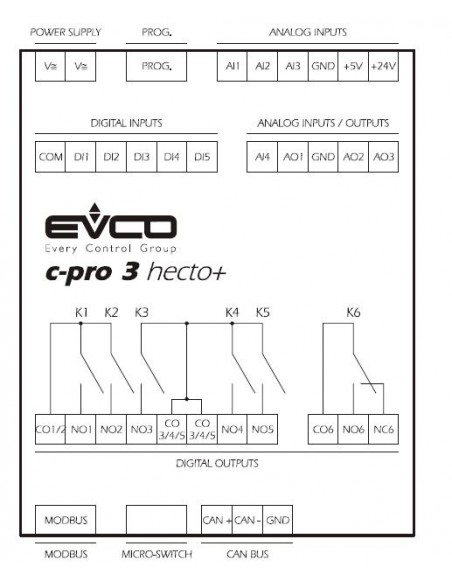

Configuration de l'E/S
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation ; on peut personnaliser la configuration de l'E/S. |
c-pro 3 hecto MCSA | Vroom | ||
Entrées analogiques | |||
AI1 | température externe | • | |
AI2 | température de refoulement circuit dispositifs | • | |
AI3 | température zone 2 | • | |
AI4 | non utilisé | X | |
AI1 | température zone 1 | • | |
AI2 | humidité zone 1 | • | |
Entrées numériques | |||
DI1 | fluxostat circuit dispositifs | • | |
DI2 | alarme chaudière | • | |
DI3 | alarme refroidisseur- pompe à chaleur | • | |
DI4 | été/hiver | • | |
DI5 | alarme déshumidificateur | • | |
Sorties analogiques | |||
AO1 | non utilisée | X | |
AO2 | vanne mélangeuse circuit dispositifs | • | |
AO3 | booster froid/booster chaud | • | |
Sorties numériques (relais électromécaniques) | |||
DO1 | collecteur de réchauffage/refroidissement zone 1 | • | |
DO2 | collecteur de réchauffage/refroidissement zone 2 | • | |
DO3 | déshumidificateur | • | |
DO4 | mise sous tension/hors tension dispositifs dédiés au réchauffage | • | |
DO5 | mise sous tension/hors tension dispositifs dédiés au rafraîchissement | • | |
DO6 | pompe ligne de refoulement | • |
