EVDDRIVE03 - EPD4BC3 - Close control

EPD4BC3

Solution de contrôle pour refroidisseurs-pompes à chaleur à un ou deux circuits

Version: sans affichage

Alimentation: 24 VAC/CC non isolé

Entrées sondes: 4

Entrée 1/0: 3

Sorties numériques: 5A

NOTICE EPD4BC3

Description

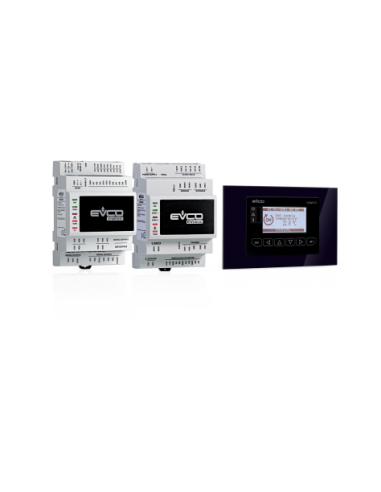

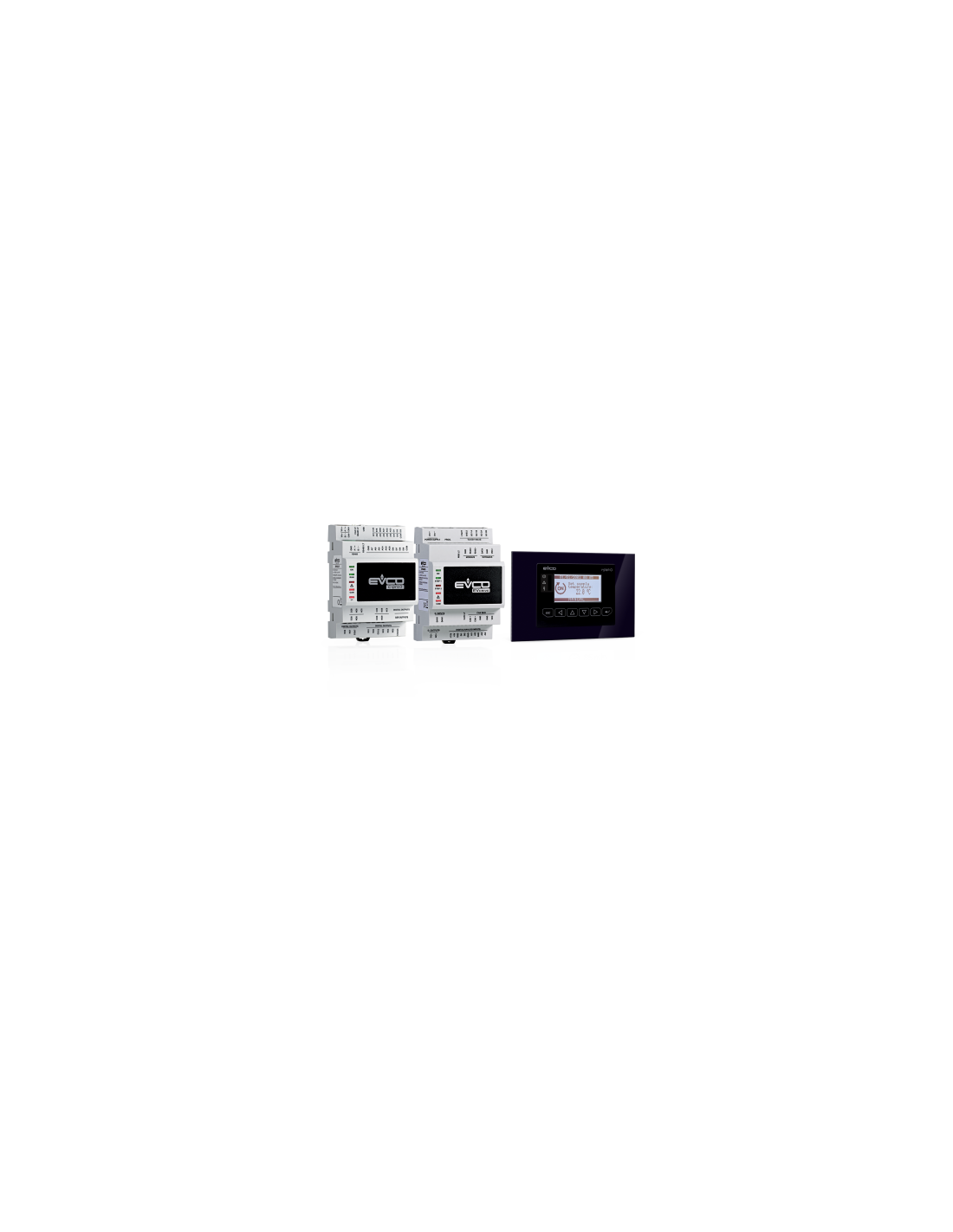

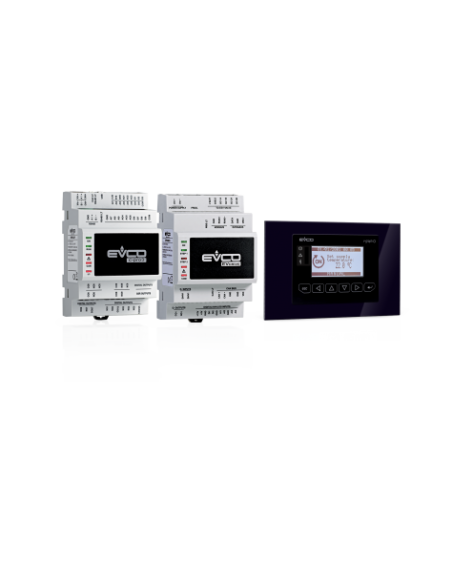

EVDRIVE03 est une gamme de pilotes pour la gestion des vannes de détente électroniques de type pas à pas.
Ils sont fournis avec l'interface utilisateur intégrée ou dans la version borgne avec une éventuelle interface utilisateur à distance (Vgraph).
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides et par six touches.
Les pilotes sont en mesure de gérer les vannes de détente génériques ainsi que les vannes de type pas à pas plus courantes vendues dans le commerce ; on peut les utiliser également comme un simple positionneur analogique et elles sont en mesure de fonctionner en modalité autonome ou gérées par un dispositif de contrôle, et elle garantit une amélioration de l'efficacité du circuit frigorifique.
La variété de ports de communication (de type RS-485 et CAN) et de protocoles de communication compatibles favorisent l'intégration des pilotes aux solutions de contrôle.
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.

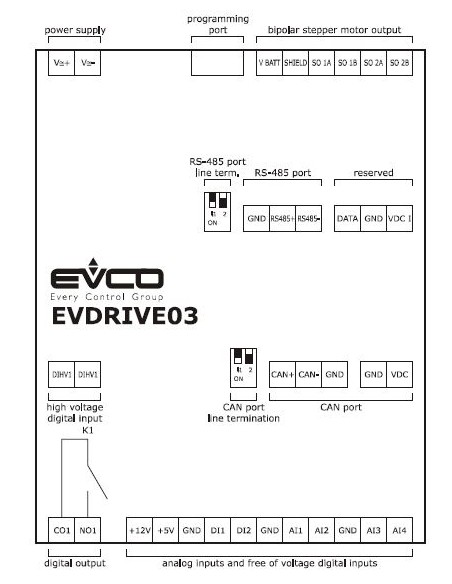

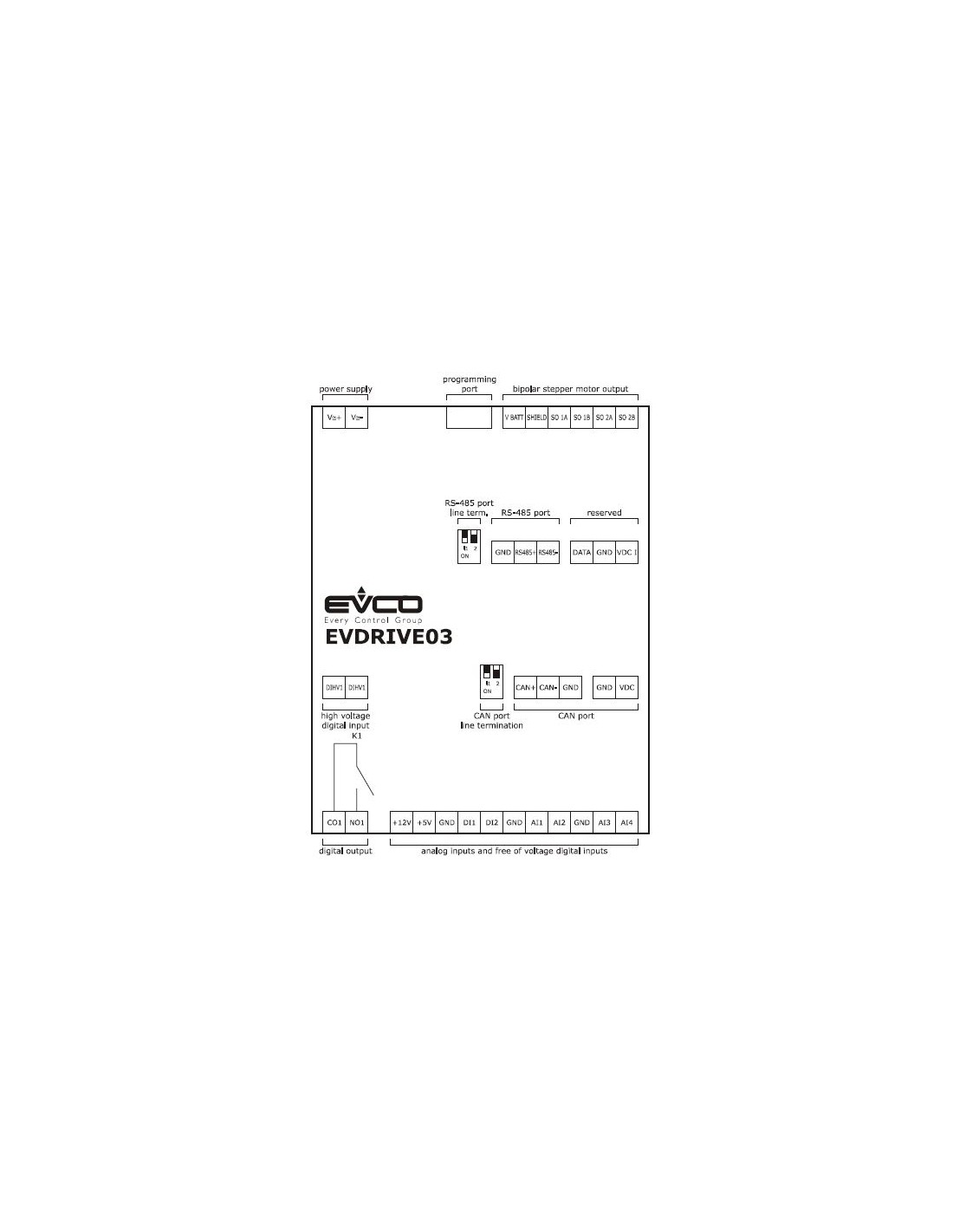

Configuration de l'E/S

Le tableau suivant illustre un exemple de configuration prête à l'emploi pour close control à détente directe bi-circuit, avec un driver de vannes de détente électroniques de type pas-à-pas bipolaire pour chaque circuit (EVDRIVE03), compresseurs « on-off » et ventilateurs modulants ; il est possible de personnaliser la configuration de l'E/S.

c-pro 3 kilo CLOSE EVDRIVE03 circ. 1 EVDRIVE03 circ. 2
Entrées analogiques
AI1 pression air de reprise
AI2 humidité air de reprise
AI3 température air de reprise
AI4 température air de refoulement
AI5 température eau de reprise
AI6... AI9 non utilisés X
AI4... AI9 non utilisés
AI1 température d'évacuation circuit 1
AI2 pression de condensation circuit 1
AI3 température d'aspiration circuit 1
AI4 pression d'évaporation circuit 1
AI1 température d'évacuation circuit 2
AI2 pression de condensation circuit 2
AI3 température d'aspiration circuit 2
AI4 pression d'évaporation circuit 2
Entrées numériques
DI1 fin de course ouverture vanne
DI2 capteur filtre encrassé
DI3 hors tension
DI4 capteur inondation
DI5... DI9 configurables
DI1 protection thermique compresseur circuit 1
DI2 pressostat de pression maximale circuit 1
DI3 pressostat de pression minimale circuit 1
DI1 protection thermique compresseur circuit 2
DI2 pressostat de pression maximale circuit 2
DI3 pressostat de pression minimale circuit 2
Sorties analogiques
AO1 ventilateur
AO2 vanne mélangeuse batterie de refroidissement
AO3 vanne mélangeuse batterie de réchauffage (à eau)
AO4 vanne mélangeuse eau réfrigérée
AO5 dry cooler
AO6 humidificateur
Sorties numériques (relais électromécaniques)
DO1 activation ventilateur
DO2 vanne
DO3 degrés 1 batterie de réchauffage (électrique)
DO4 degrés 2 batterie de réchauffage (électrique)
DO5... DO9 configurables
DO1 compresseur circuit 1
DO1 compresseur circuit 2

Détails du produit

Alimentation
24 VAC/DC non isolé
Entrée sonde - N°1
Entrée Analogique (NTC/Pt 1000/0-20mA/4-20mA/0-5V/ratiométriques)
Entrée sonde - N°2
4) Entrée Analogique (NTC/Pt 1000/0-20mA/4-20mA/0-5V/ratiométriques)
Entrée sonde - N°3
sonde de la température d'évaporation (NTC/Pt1000)
Entrée sonde - N°4
sonde de la pression d'évaporation (0-20mA/4-20mA/0-5V/ratiométriques/0-10V)
Entrée numérique (on/off) - N°1
3) Configurable
Entrée numérique (on/off) - N°2
Configurable
Entrée numérique (on/off) - N°3
Haute Tension
Sortie relais - N°1
charge 2 (défaut ventilateur de l'évaporateur)
Port de communication
CAN CANBUS
RS-485 Modbus slave

Documents joints
