c-pro 3 kilo Close - EPK3BXP1CC - Close control

EPK3BXP1CC

Solution de contrôle pour close control mono-circuit et bi-circuit

Entrées sondes: 9

Entrées contact: 9

Sorties analogiques:

0-10 V: 2

PWM/0-10 V: 2

0-20 mA/4-20 mA/0-10 V: 2

Sorties :

3 A SPST: 7

3 A SPDT: 2

NOTICE C pro 3 Kilo+

Description

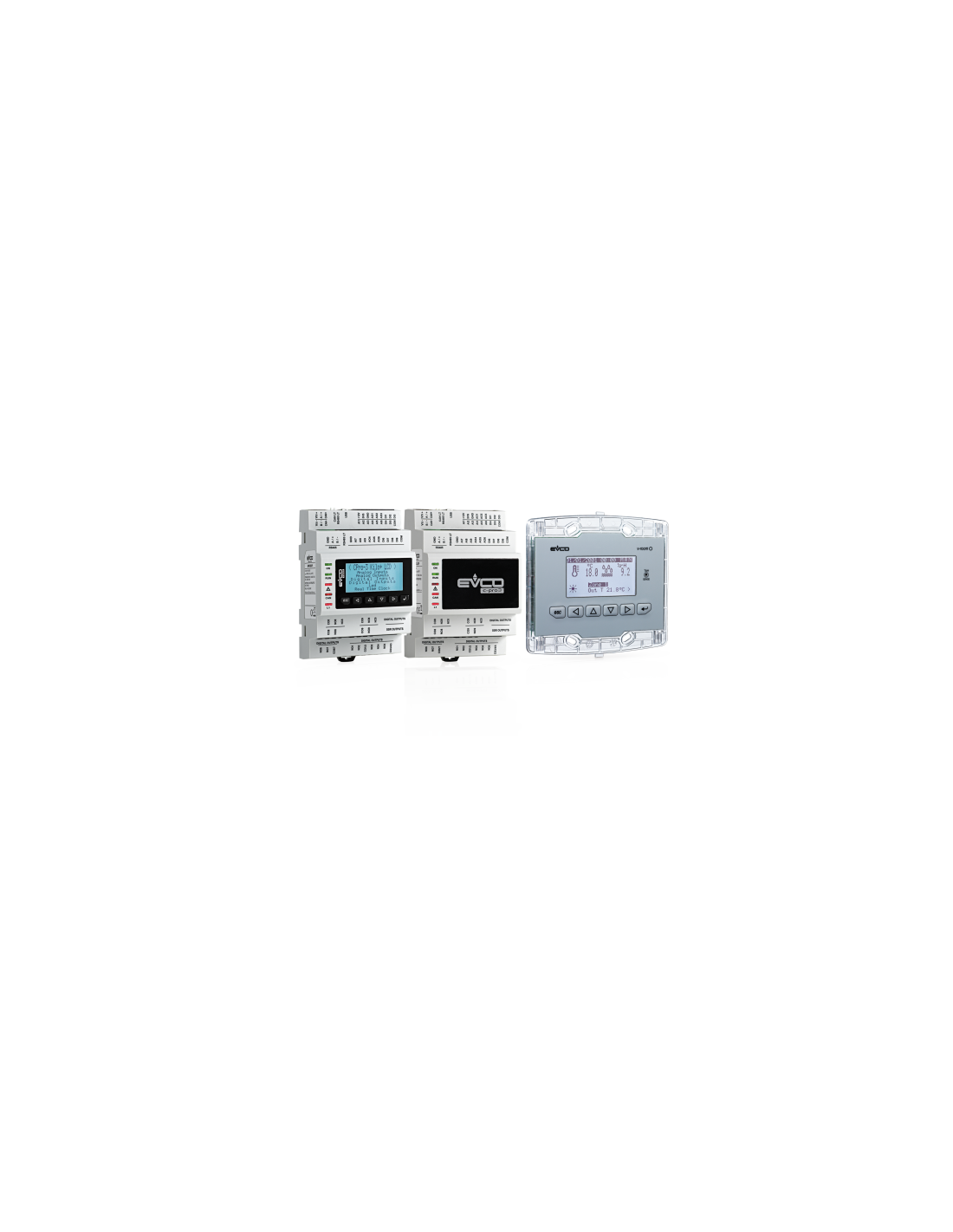

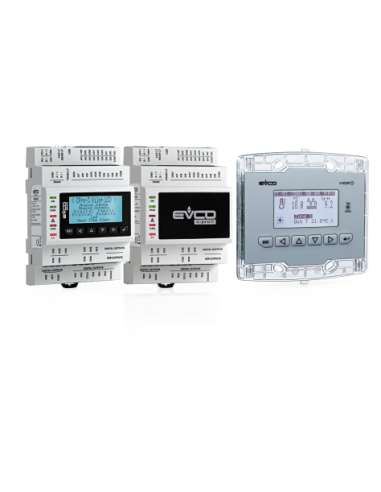

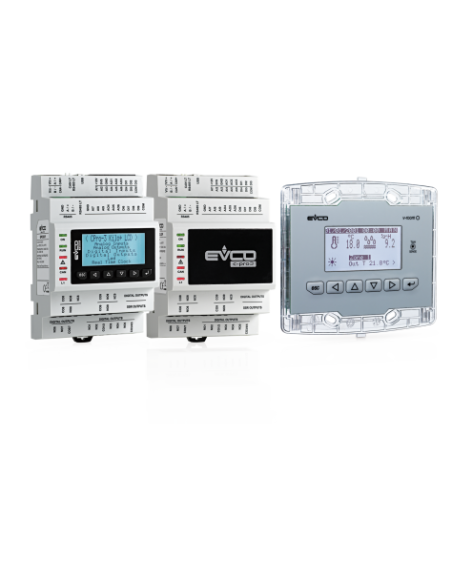

c-pro 3 CLOSE est une solution de contrôle pour la gestion de close control à détente directe (mono-circuit et bi-circuit à 1 compresseur pour chaque circuit) ou à eau réfrigérée.
Elle se compose de :
- un dispositif de contrôle principal (c-pro 3 kilo CLOSE, disponible dans la version borgne)
- un driver de vannes de détente électroniques de type pas-à-pas bipolaire pour chaque circuit (EVDRIVE03, disponible avec interface utilisateur intégrée ou dans la version borgne)
- une interface utilisateur à distance (Vgraph O).
La solution est en mesure de gérer aussi bien des compresseurs de type « on-off » qu'à débit variable, de même que des ventilateurs de type « on-off » ou modulants, avec condensation séparée.
Elle permet également la gestion de la source secondaire, du dry cooler et du « free cooling ».
L'installation du dispositif de contrôle principal est prévue sur rail DIN, dans un tableau de commande.

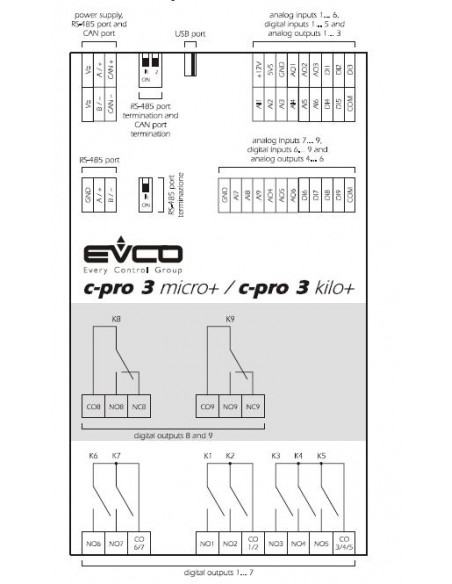

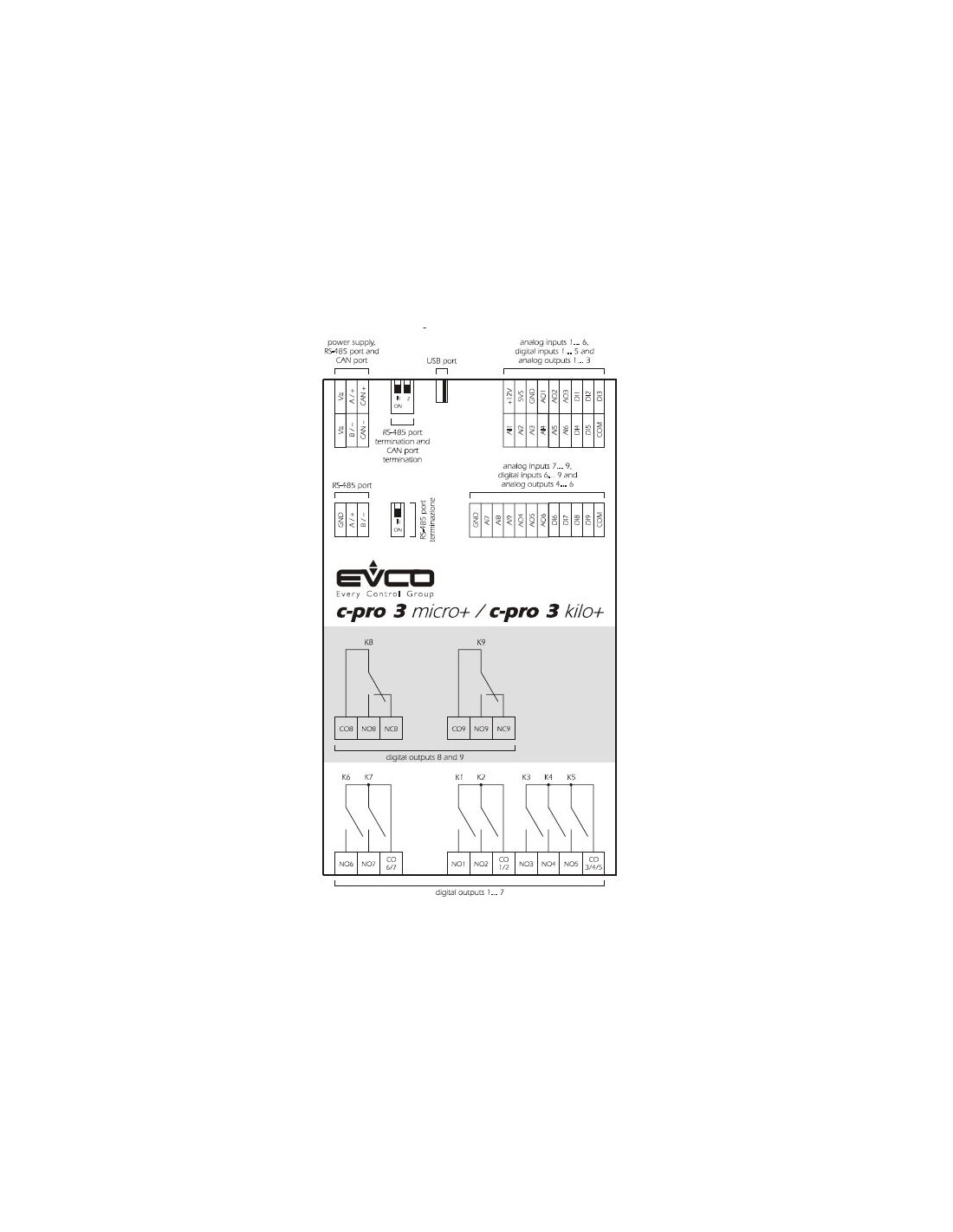

Configuration de l'E/S

Le tableau suivant illustre un exemple de configuration prête à l'emploi pour close control à détente directe bi-circuit, avec un driver de vannes de détente électroniques de type pas-à-pas bipolaire pour chaque circuit (EVDRIVE03), compresseurs « on-off » et ventilateurs modulants ; il est possible de personnaliser la configuration de l'E/S.

c-pro 3 kilo CLOSE EVDRIVE03 circ. 1 EVDRIVE03 circ. 2
Entrées analogiques
AI1 pression air de reprise
AI2 humidité air de reprise
AI3 température air de reprise
AI4 température air de refoulement
AI5 température eau de reprise
AI6... AI9 non utilisés X
AI4... AI9 non utilisés
AI1 température d'évacuation circuit 1
AI2 pression de condensation circuit 1
AI3 température d'aspiration circuit 1
AI4 pression d'évaporation circuit 1
AI1 température d'évacuation circuit 2
AI2 pression de condensation circuit 2
AI3 température d'aspiration circuit 2
AI4 pression d'évaporation circuit 2
Entrées numériques
DI1 fin de course ouverture vanne
DI2 capteur filtre encrassé
DI3 hors tension
DI4 capteur inondation
DI5... DI9 configurables
DI1 protection thermique compresseur circuit 1
DI2 pressostat de pression maximale circuit 1
DI3 pressostat de pression minimale circuit 1
DI1 protection thermique compresseur circuit 2
DI2 pressostat de pression maximale circuit 2
DI3 pressostat de pression minimale circuit 2
Sorties analogiques
AO1 ventilateur
AO2 vanne mélangeuse batterie de refroidissement
AO3 vanne mélangeuse batterie de réchauffage (à eau)
AO4 vanne mélangeuse eau réfrigérée
AO5 dry cooler
AO6 humidificateur
Sorties numériques (relais électromécaniques)
DO1 activation ventilateur
DO2 vanne
DO3 degrés 1 batterie de réchauffage (électrique)
DO4 degrés 2 batterie de réchauffage (électrique)
DO5... DO9 configurables
DO1 compresseur circuit 1
DO1 compresseur circuit 2

Détails du produit

Alimentation
24 VAC/DC non isolé
Version
Sans affichage
Dimension DIN Module
4
Type de connexions
borniers à ressort amovibles
borniers à vis amovibles
Entrées PTC/NTC/Pt 1000
1
3
Entrées PTC/NTC/Pt 1000/0-20 mA/4-20 mA/0-5 V ratiometric/0-10 V
3
6
Entrées contacts à 24V AC/DC 50/60 Hz opto-isolés
7
Entrées contacts à 24V AC/DC 2 KHz opto-isolés
2
Sorties analogiques 0-10V
2
Sorties analogiques PWM/0-10V
2
Sorties analogiques 0-20 mA/ 4-20 mA/ 0-10V
2
Sorties relais 3A SPST
7
Sorties relais 3A SPDT
2
Sorties commande pour relais SSR 24V ac/dc 0,6mA max
0
Ports de communication RS-485 MODBUS Slave
1
Ports de communication RS-485 MODBUS Master/Slave
1
Ports de communication CAN CANBUS
1
Port de communication USB
1
Autres caractéristiques
horloge
