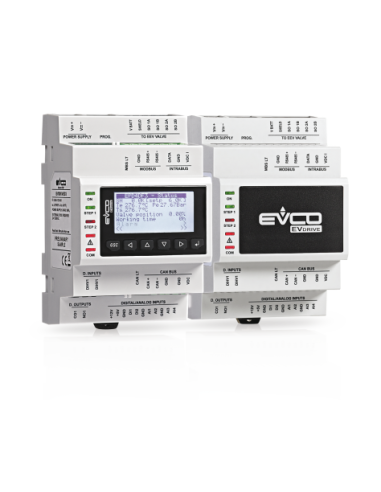

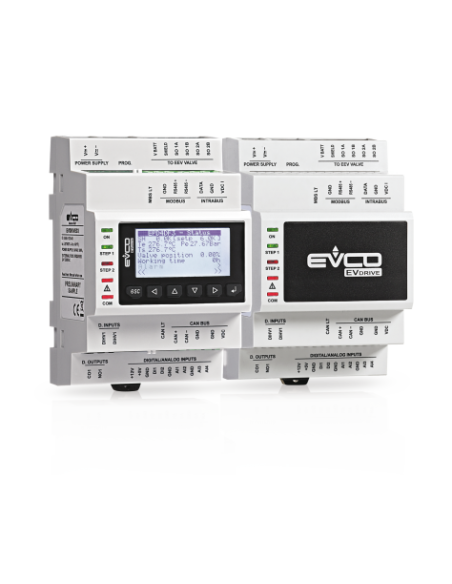

EVDDRIVE03 - EPD4DF3 - Pilote pour vannes de détente

EPD4DF3

Pilote pour vannes de détente électroniques

Version: LCD intégré en 128x64 pixels

Alimentation: 24 VAC/CC non isolé

Entrées sondes: 4

Entrée 1/0: 2

Sorties numériques: 5A

NOTICE EPD4DF3

Description

EVDRIVE03 est une gamme de pilotes pour la gestion des vannes de détente électroniques de type pas à pas.
Ils sont fournis avec l'interface utilisateur intégrée ou dans la version borgne avec une éventuelle interface utilisateur à distance (Vgraph).
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides et par six touches.
Les pilotes sont en mesure de gérer les vannes de détente génériques ainsi que les vannes de type pas à pas plus courantes vendues dans le commerce ; on peut les utiliser également comme un simple positionneur analogique et elles sont en mesure de fonctionner en modalité autonome ou gérées par un dispositif de contrôle, et elle garantit une amélioration de l'efficacité du circuit frigorifique.
La variété de ports de communication (de type RS-485 et CAN) et de protocoles de communication compatibles favorisent l'intégration des pilotes aux solutions de contrôle.
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.

Détails du produit

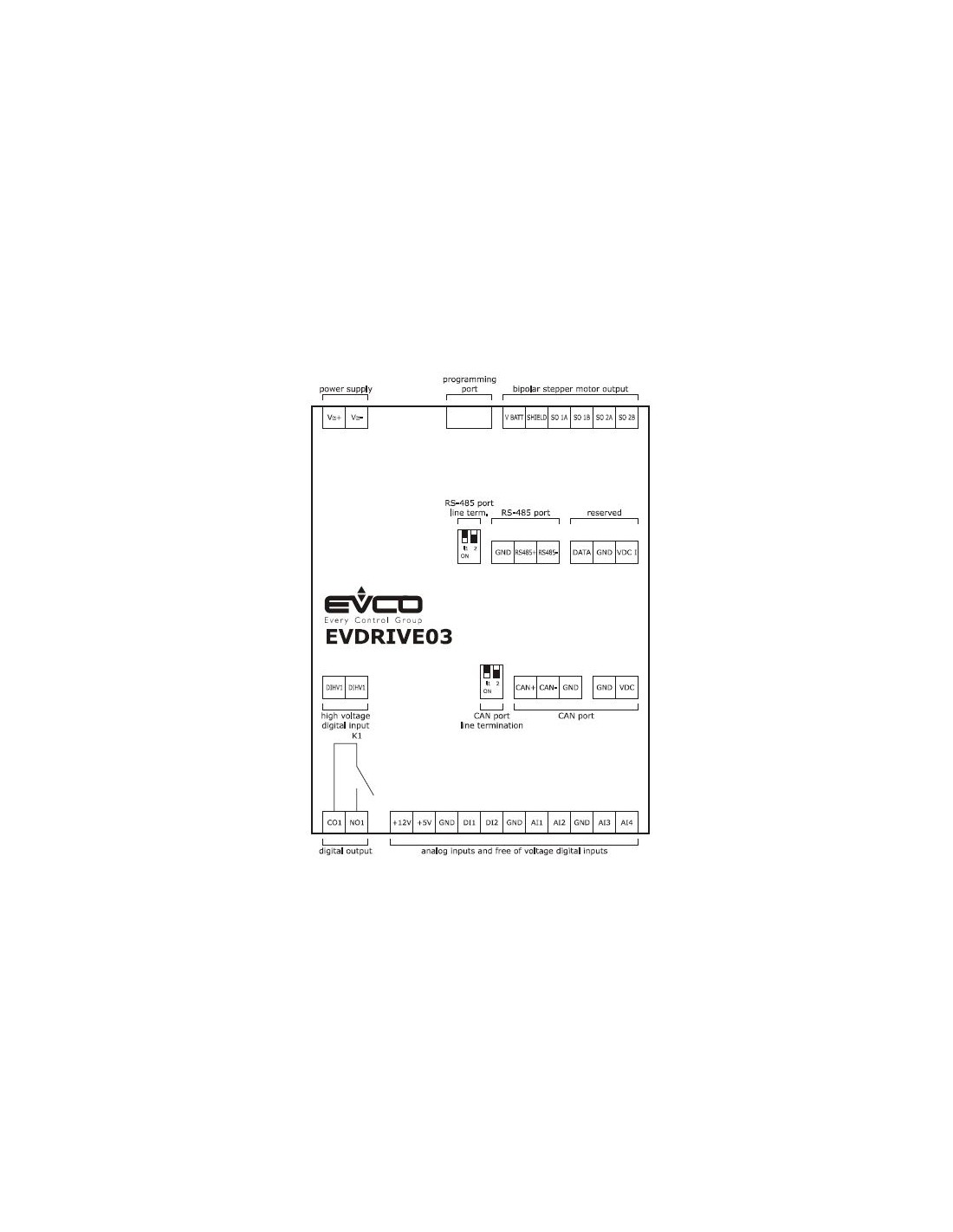

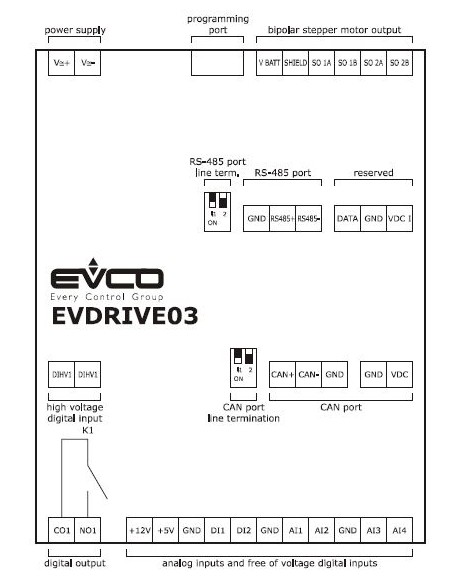

Alimentation
24 VAC/DC non isolé
Entrée sonde - N°1
1) Sonde cellule NTC -
2) Sonde cellule PTC
3) ou sonde cellule Pt1000
4) ou sonde cellule 0/20 mA ou 4/20 mA
5) ou sonde cellule 0-5V/ratiométriques
Entrée sonde - N°2
4) Entrée Analogique (NTC/Pt 1000/0-20mA/4-20mA/0-5V/ratiométriques)
Entrée sonde - N°3
sonde de la température d'évaporation (NTC/Pt1000)
Entrée numérique (on/off) - N°1
3) Configurable
Entrée numérique (on/off) - N°2
Configurable
Sortie relais - N°1
5) Pilote vanne de détente électronique
Port de communication
Port série TTL Modbus
RS-485 Modbus
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO.
Autres caractéristiques : N°1
gestion adaptative du dégivrage

Documents joints
