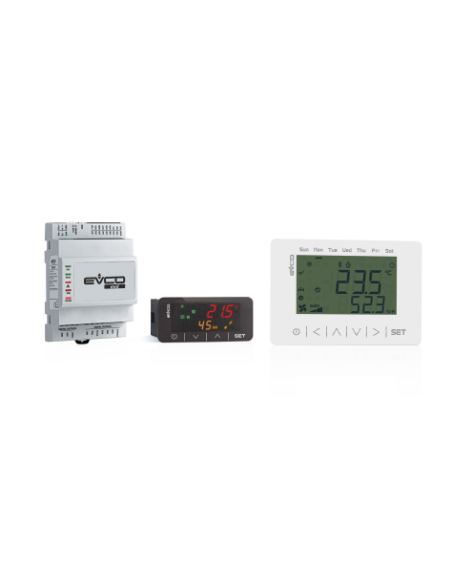

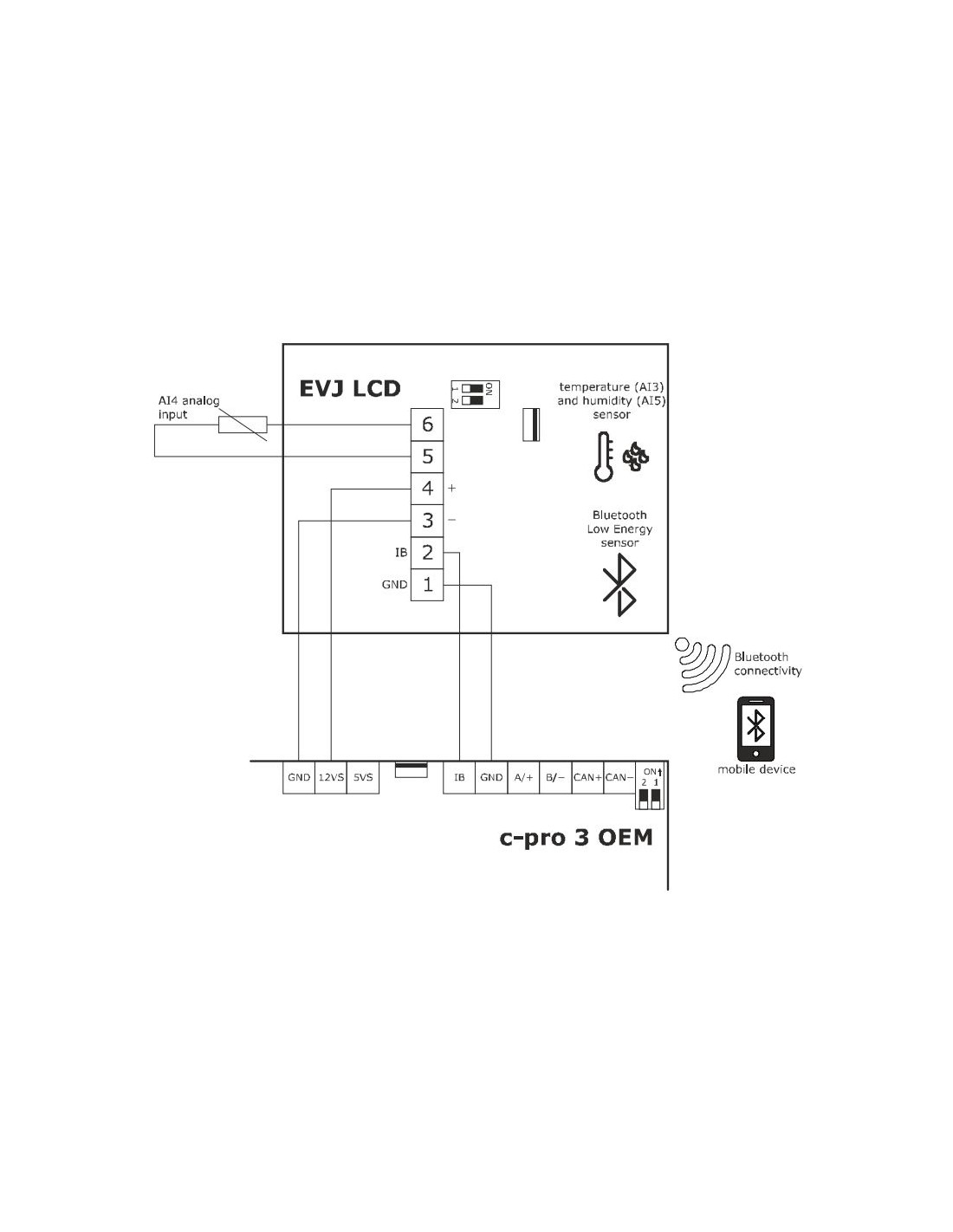

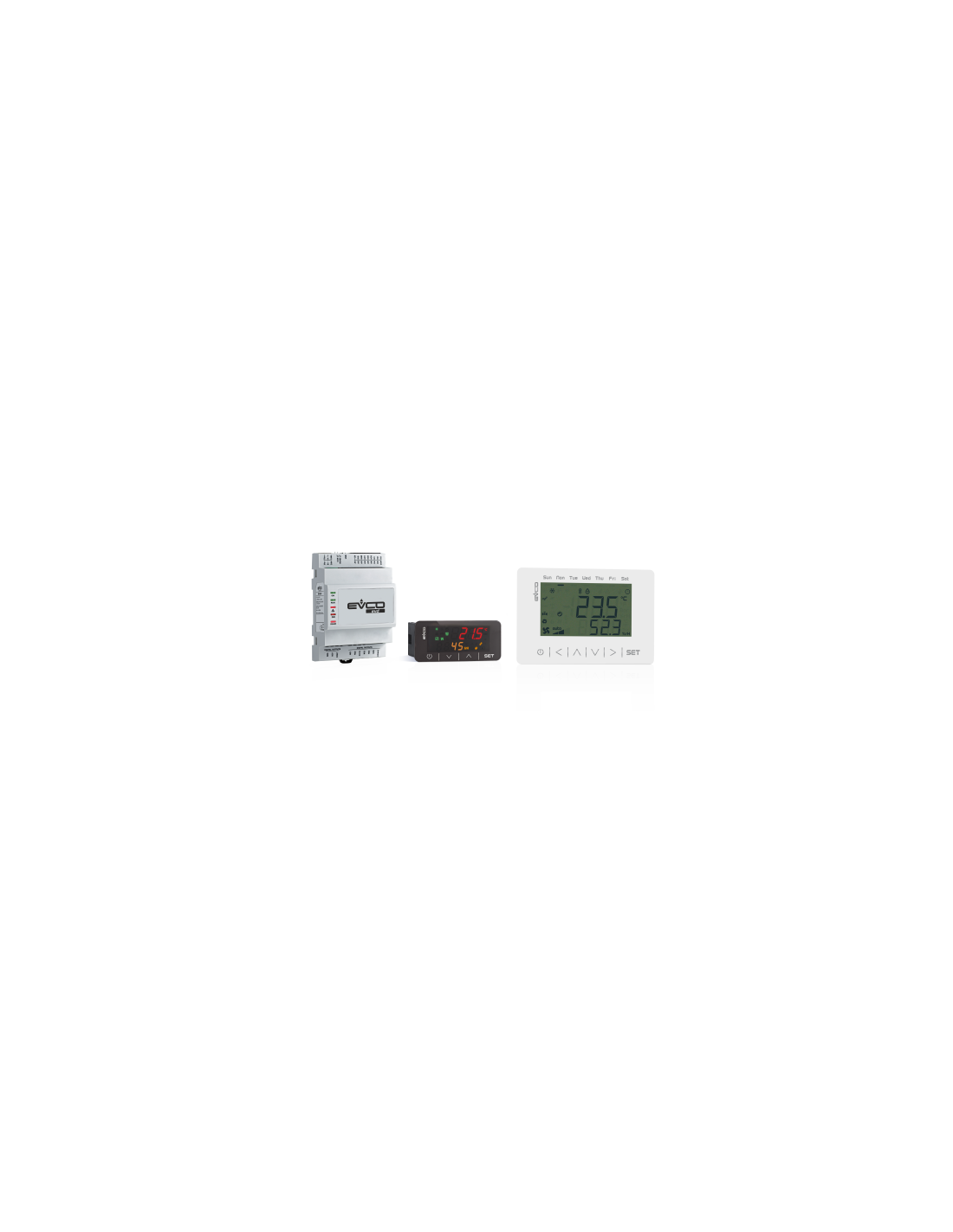

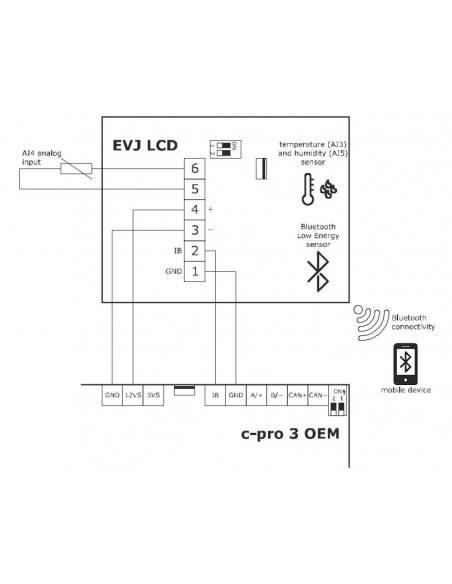

NOTICE EVJ LCD - EVJD900N2VWIVLes interfaces utilisateur à distance EVJ LCD (INTRABUS) et EPJ LCD (CANbus) sont utilisables comme des afficheurs à distance dans un vaste éventail de dispositifs de contrôle EVCO pour les applications HVAC et dans de nombreux dispositifs de contrôle programmables de la série c-pro 3.
Les versions avec port propriétaire INTRABUS représentent une alternative valide et économique pour les applications point-à-point. Les versions avec port CAN, quant à elles, peuvent être connectées à plusieurs unités dans un réseau d’instruments.

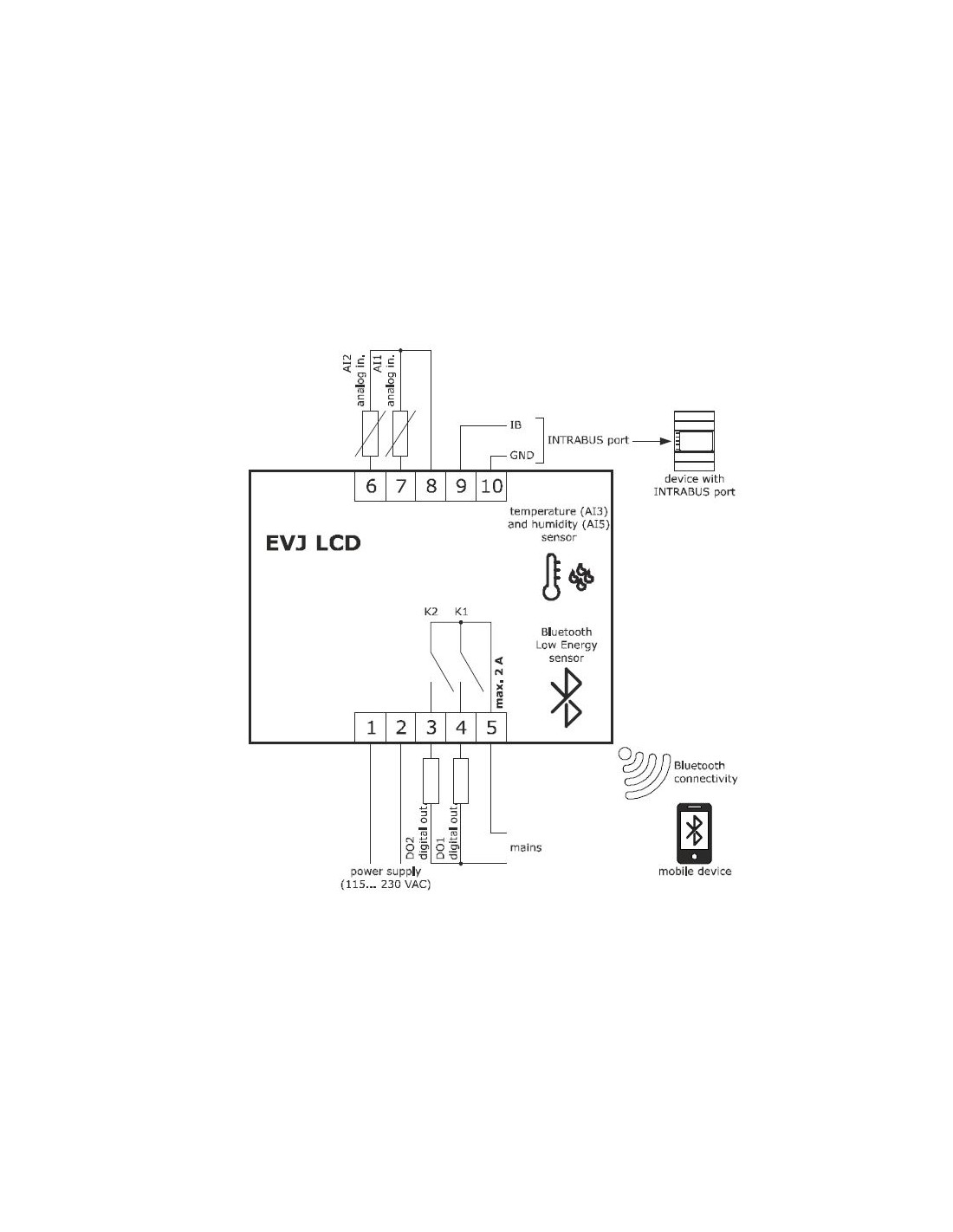

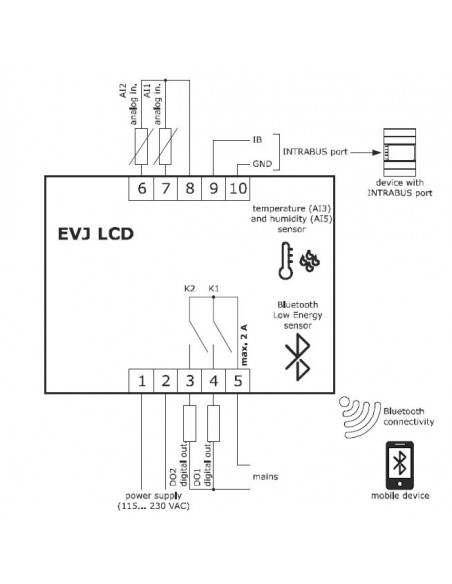

En fonction du modèle, elles peuvent être dotées de : 1 ou 2 entrées analogiques, 2 sorties numériques, un capteur de température et d'humidité intégré et un module de communication Bluetooth BLE, également intégré.
Avec des lignes épurées et modernes, un afficheur LCD, des icônes de fonction et 6 touches capacitives, les interfaces s'intègrent parfaitement dans tous les environnements grâce à l'installation murale avec possibilité d'alimentation propre ou à partir d'un dispositif de contrôle. L'option qui prévoit le logement dans un boîtier encastrable permet l'alimentation directe depuis le réseau (115...230 VAC) sans besoin de transformateurs.
Configuration de l'E/S
|
Le tableau suivant illustre un exemple de configuration prête à l'emploi pour des unités de ventilation mécanique contrôlée pour le renouvellement de l'air avec récupérateur de chaleur à flux croisés. |
| EV3 MVC | EVD MVC | ||
| ENTRÉES ANALOGIQUES | |||
| IN1 | Humidité ambiante | • | • |
| IN2 | Température eau batterie | • | • |
| IN3 | Température air de reprise | • | • |
| IN4 | Température air de refoulement | • | • |
| IN5 | Température air d'expulsion | • | • |
| IN10 | Température air extérieur | • | • |
| ENTRÉES NUMÉRIQUES | |||
| IN6 | Fréquence tachymétrique reprise | • | • |
| IN7 | Fréquence tachymétrique refoulement | • | • |
| IN8 | Pressostat de pression minimale | • | • |
| IN9 | Pressostat de pression maximale | • | • |
| SORTIES ANALOGIQUES | |||
| AO1 | Ventilateurs refoulement | • | • |
| AO2 | Ventilateurs extraction | • | • |
| SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC) | |||
| DO1 | Vanne de dérivation | • | • |
| DO2 | Vanne externe | • | • |
| DO3 | Compresseur | • | • |
| DO4 | Vanne d'inversion | • | • |
| SORTIES NUMÉRIQUES (triac ; A rés. à 250 VAC) | |||
| TK1 | Vanne batterie | • | |
| TK2 | Non utilisé | X | |
| SORTIES NUMÉRIQUES (collecteur ouvert) | |||
| OC1 | Vanne batterie | • | |
