EV3K01 - interface EV3K01XOCT - Refroidisseurs

Vled 3 est une gamme d'interfaces utilisateur à distance « extra-small » pour le secteur HVAC/R, notamment pour les OEM.
Les versions avec port propriétaire INTRABUS représentent une alternative valide et économique pour les applications point-à-point. Les versions avec port CAN, par contre, font office de navigateur pour tous les dispositifs de la série c-pro 3 ; grâce au port USB de série, le micrologiciel de l'interface peut facilement être mis à jour sur place à travers l'ordinateur personnel.

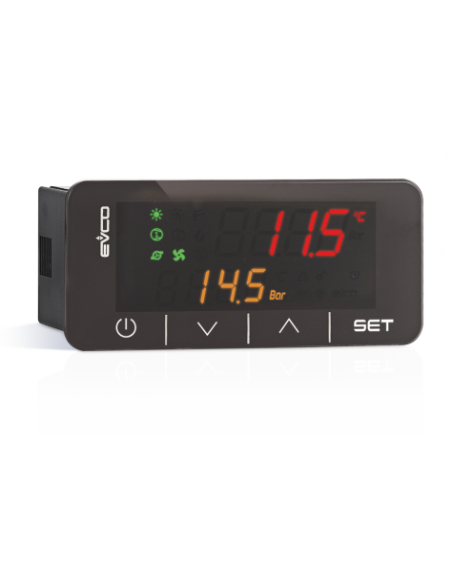

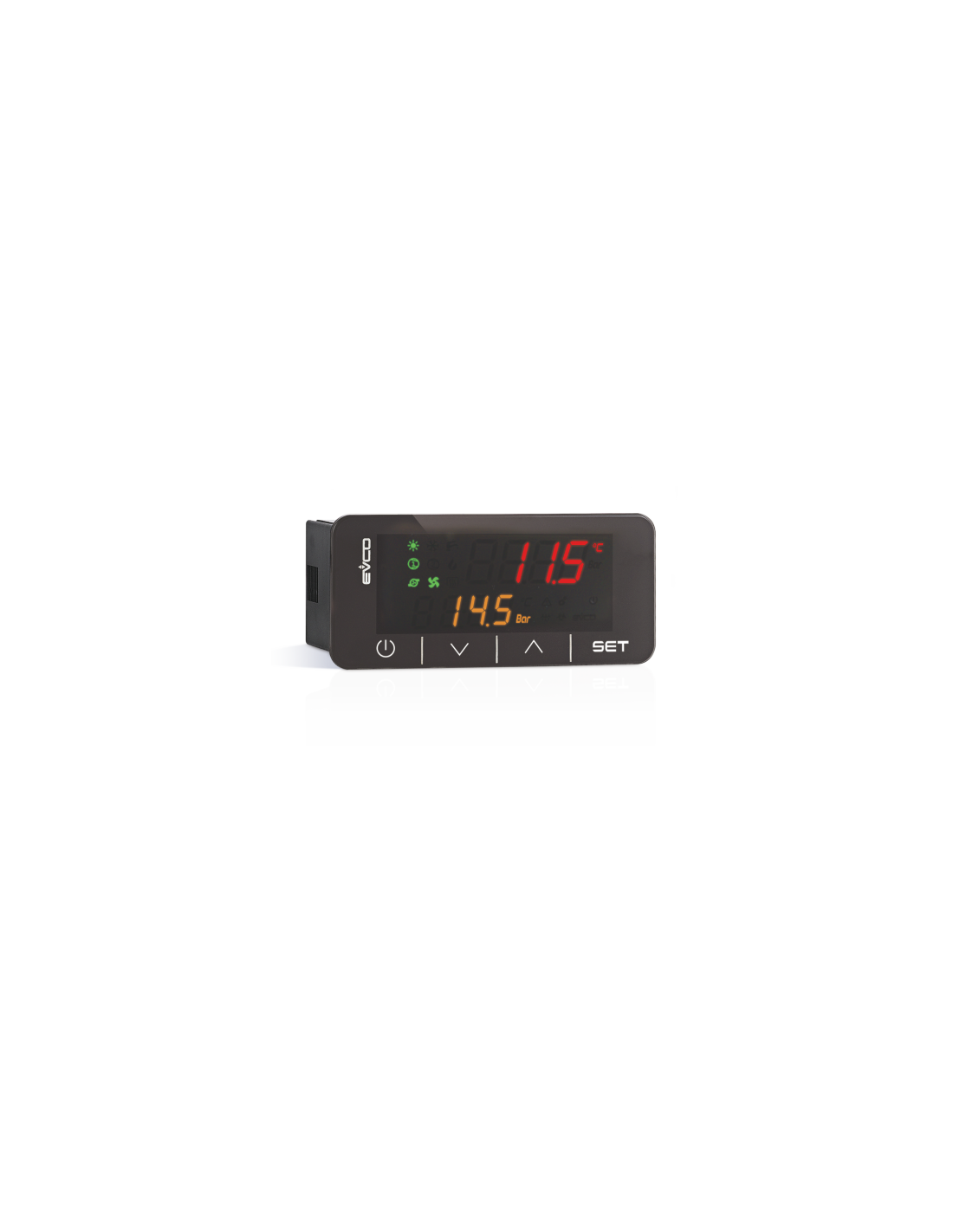

Le design élégant et le format compact (74 x 32 mm) en font une interface idéale pour l'installation sur panneau. L'interface utilisateur, dotée d'afficheur LED à 2 lignes (4 + 4 caractères), icônes de fonction et 4 touches tactiles de type capacitif, a un indice de protection IP65.

EV3 CHIL et EVD CHIL sont une gamme de dispositifs de contrôle pour la gestion de refroidisseurs mono-circuit air-eau et eau-eau jusqu'à 2 compresseurs.
EV3 CHIL est disponible au format standard de 74 x 32 mm, avec interface utilisateur intégrée, composée d'un double afficheur personnalisé (avec point décimal et icônes de fonction), de quatre touches tactiles et garantit un indice de protection IP65, pour une facilité de nettoyage.

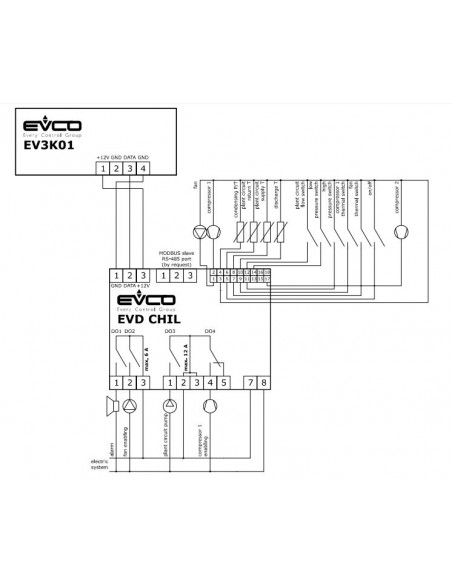

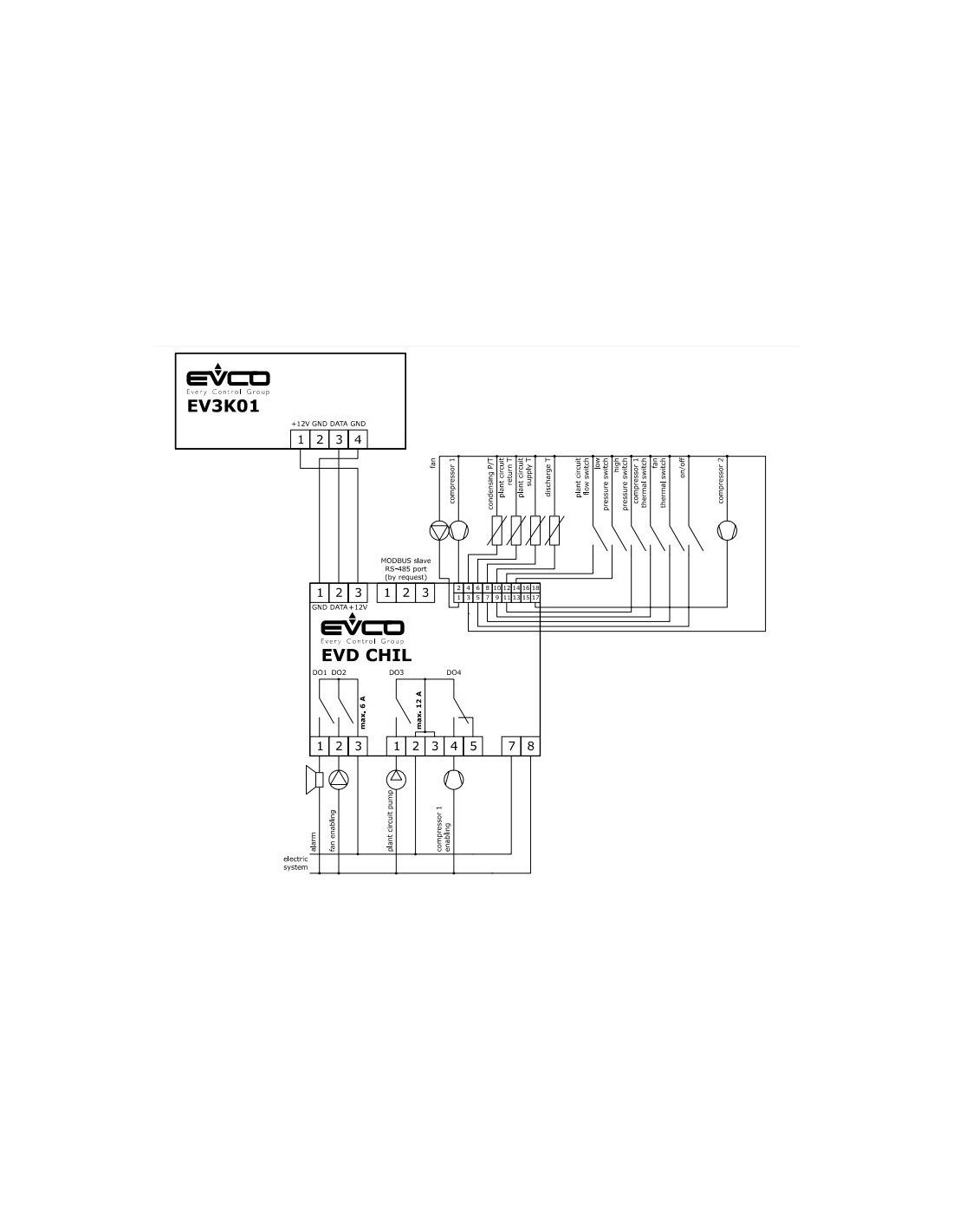

EVD CHIL est par contre disponible au format standard à 4 modules DIN, dans la version borgne avec une éventuelle interface utilisateur à distance (EV3K01).
Les usages du second circuit peuvent être gérés par le dispositif de contrôle ou par une extension éventuelle d'E/S (EVD EXP).
Les dispositifs de contrôle sont en mesure de gérer des compresseurs et des ventilateurs aussi bien de type « on-off » que modulants.
EV3 CHIL est disponible avec alimentation 12 Vca ; EVD CHIL est par contre disponible avec alimentation 115... 230 Vca.
L'installation de EV3 CHIL est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de EVD CHIL, sur rail DIN, dans un tableau de commande.

Configuration de l'E/S
