EV3906LM2GF

Dispositifs de contrôle pour refroidisseurs mono-circuit et bi-circuit

Entrées sondes:  4

Entrées contact: 6

Sorties analogiques:

PWM/0-10 V: 2

Sorties relais :

2 A SPST: 4

NOTICE EV3CHIL

Description

EV3 CHIL et EVD CHIL sont une gamme de dispositifs de contrôle pour la gestion de refroidisseurs mono-circuit air-eau et eau-eau jusqu'à 2 compresseurs.

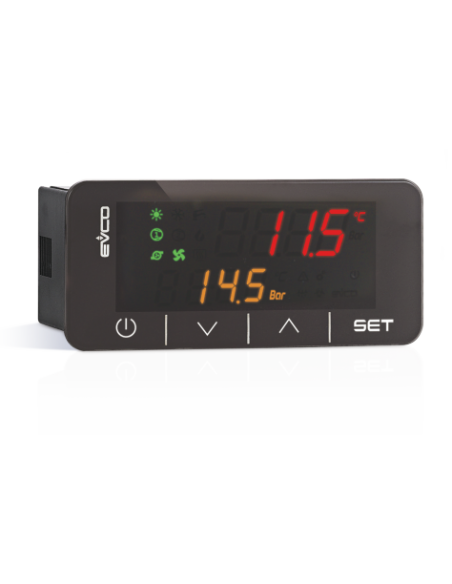

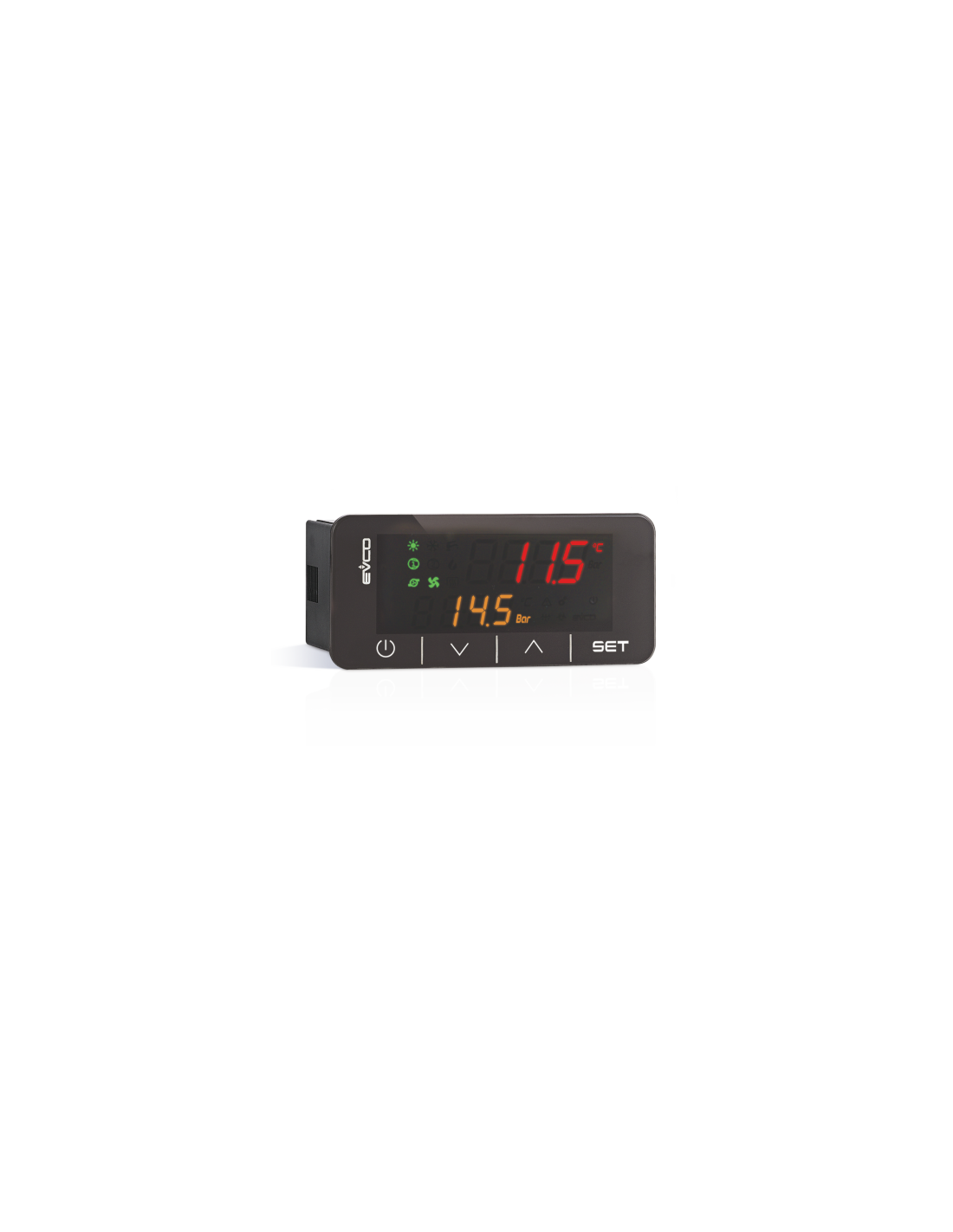

EV3 CHIL est disponible au format standard de 74 x 32 mm, avec interface utilisateur intégrée, composée d'un double afficheur personnalisé (avec point décimal et icônes de fonction), de quatre touches tactiles et garantit un indice de protection IP65, pour une facilité de nettoyage.
EVD CHIL est par contre disponible au format standard à 4 modules DIN, dans la version borgne avec une éventuelle interface utilisateur à distance (EV3K01).
Les usages du second circuit peuvent être gérés par le dispositif de contrôle ou par une extension éventuelle d'E/S (EVD EXP).
Les dispositifs de contrôle sont en mesure de gérer des compresseurs et des ventilateurs aussi bien de type « on-off » que modulants.
EV3 CHIL est disponible avec alimentation 12 Vca ; EVD CHIL est par contre disponible avec alimentation 115... 230 Vca.
L'installation de EV3 CHIL est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de EVD CHIL, sur rail DIN, dans un tableau de commande.

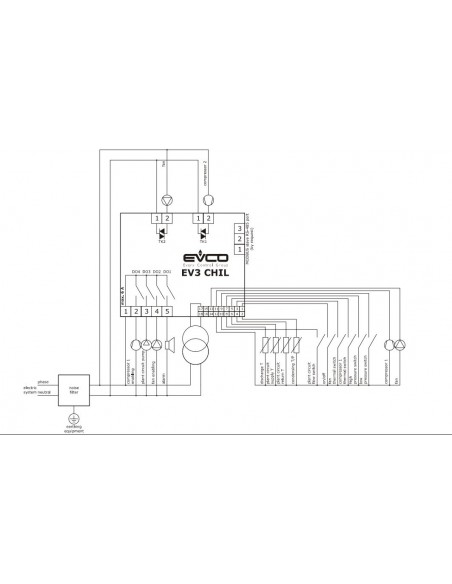

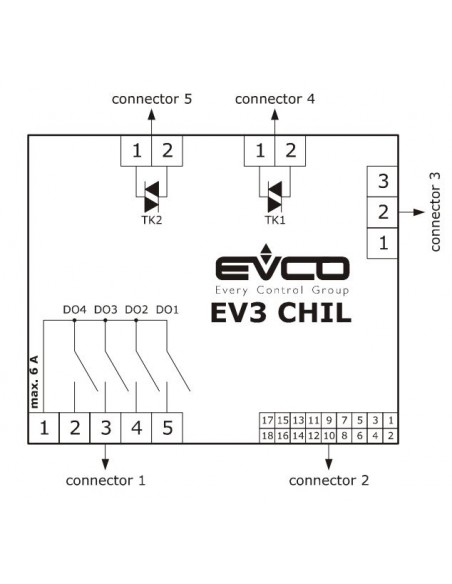

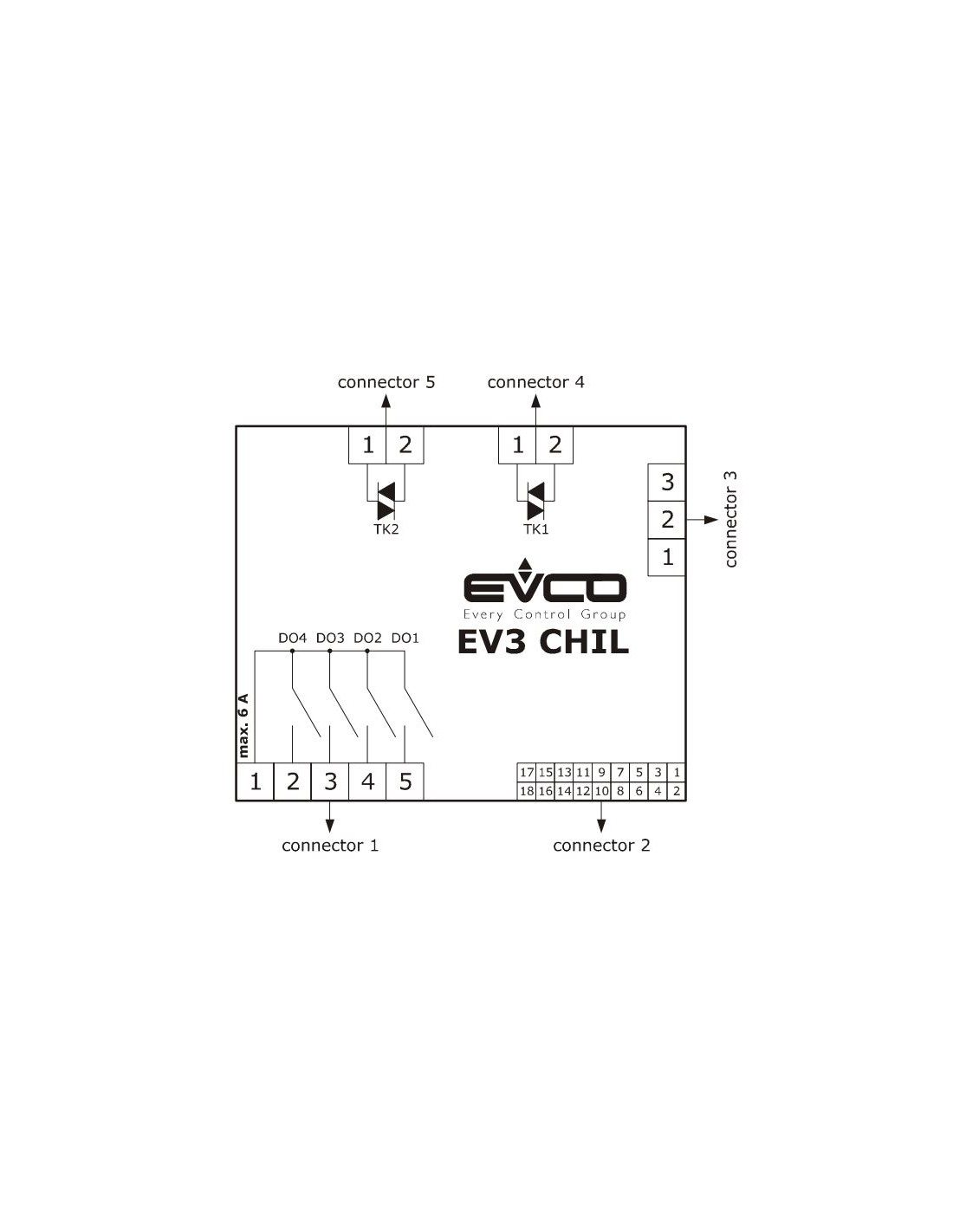

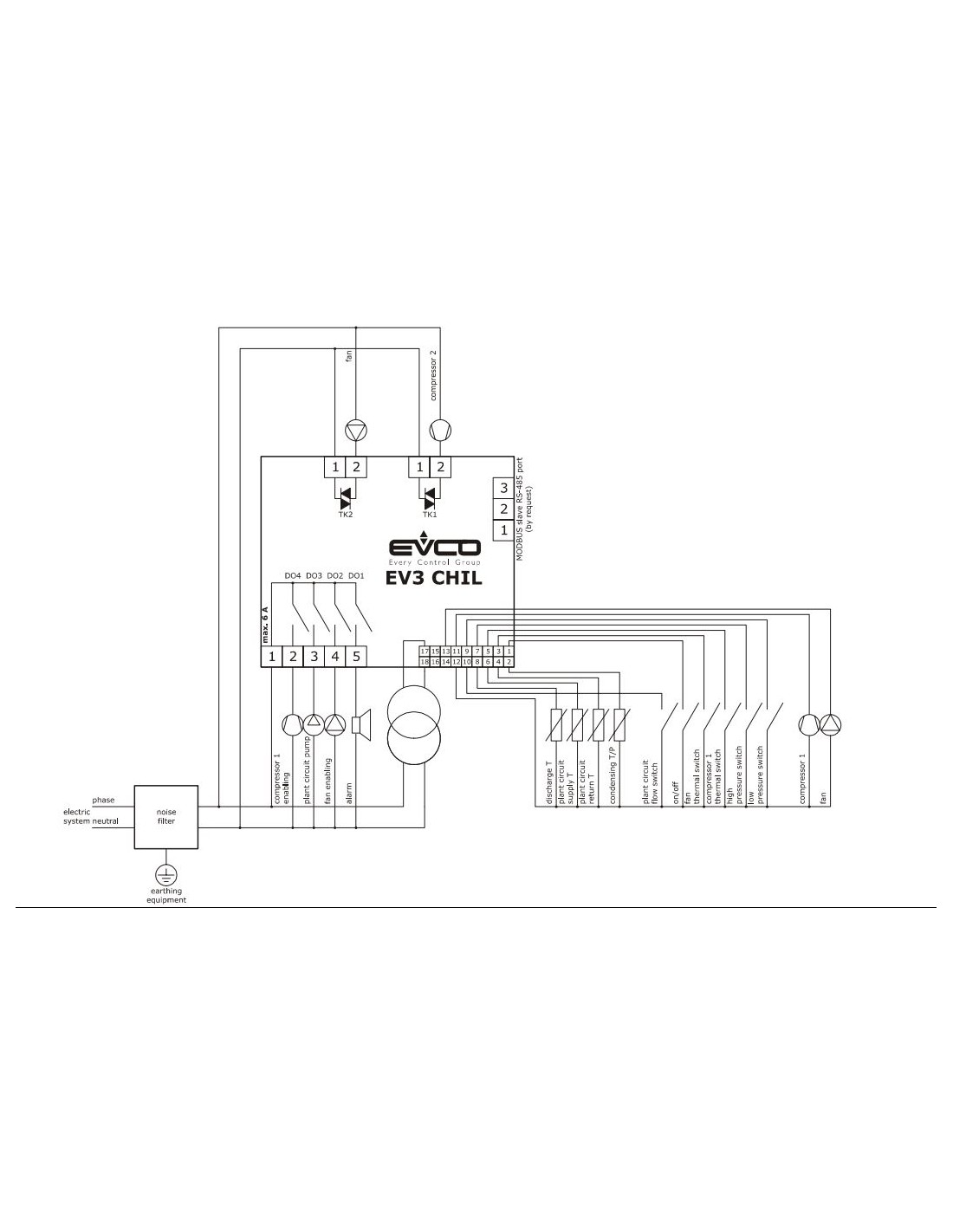

Configuration de l'E/S

Le tableau suivant illustre la configuration de l'E/S pour les refroidisseurs à 2 compresseurs.
La gestion du compresseur 1 et du ventilateur peut être aussi bien de type « on-off » que modulant.
Pour la gestion du second compresseur, il faut utiliser les modèles avec des sorties numériques triac ou open collector.

EV3 CHIL EVD CHIL
Entrées analogiques
AI1 température de condensation/pression de condensation
AI2 température de reprise circuit dispositifs
AI3 température de refoulement circuit dispositifs
AI4 température d'évacuation
Entrées numériques
DI1 fluxostat circuit dispositifs
DI2 mise sous tension/hors tension
DI3 protection thermique ventilateur
DI4 protection thermique compresseur 1
DI5 pressostat de pression maximale
DI6 pressostat de pression minimale
Sorties analogiques
AO1 compresseur 1
AO2 ventilateur
Sorties numériques (relais électromécaniques)
DO1 alarme
DO2 activation ventilateur
DO3 pompe circuit dispositifs
DO4 activation compresseur 1
Sorties numériques (triac)
TK1 compresseur 2
TK2 ventilateur
Sorties numériques (open collector)
OC1 compresseur 2

Détails du produit

Alimentation
12 VAC non isolé
Version
LCD intégré (Affichage personnalisé)
Type de connexions
Connecteur Edge
Connecteurs Micro-Fit
borniers à vis amovibles
Entrées NTC/0-20 mA/4-20 mA
1
Entrées NTC
3
Entrées à contacts libres non opto-isolés
6
Sorties analogiques PWM/0-10V
2
Sorties relais 2A SPST
4
Sorties Triac 200 mA
1
Sorties Triac 2A
1
Ports de communication RS-485 MODBUS Slave
1
Port de communication Intrabus
1
Horloge
Oui
Vibreur sonore d'alarme
Oui
