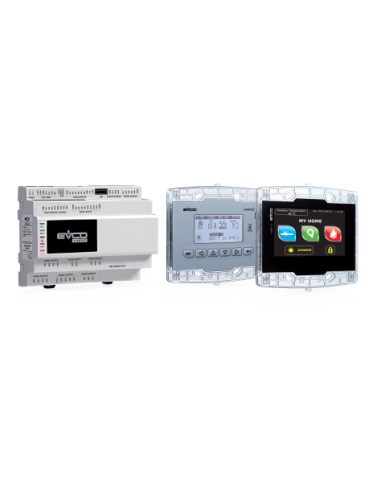

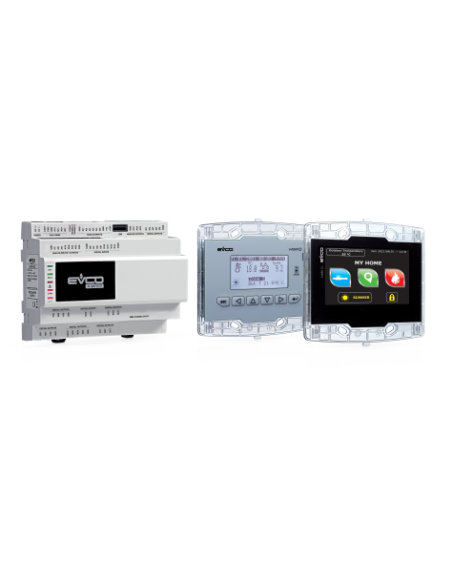

NOTICE Vcolor EPV4CBRc-pro 3 NODE kilo AHU est un dispositif de contrôle pour la gestion d'unités de traitement de l'air à flux unique ou double (avec récupérateur de chaleur) fonctionnant avec 1 ou 2 batteries de traitement. Les batteries peuvent être électriques, à eau ou à détente directe.
Il est fourni dans la version borgne avec une éventuelle interface utilisateur à distance Vroom ou Vcolor ; Vroom comprend un capteur de température et d'humidité (dont le relevé peut être transmis par BUS).
Le dispositif de contrôle est en mesure de gérer le ventilateur de reprise et le ventilateur de refoulement de façon indépendante (jusqu'à 3 vitesses ou modulant) ; il est également en mesure de gérer la vanne externe, la vanne de by-pass et la vanne de la chambre de mélange.
Il dispose de la gestion de l'humidificateur (de type "on-off" et modulant), de la modulation de la ventilation en fonction de la pression statique de refoulement et en fonction de la qualité de l'air ambiant.
La variété de ports de communication disponibles (de type RS-485, CAN, USB et Ethernet) et de protocoles de communication compatibles favorisent l'intégration du dispositif de contrôle aux systèmes.
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.
Configuration de l'E/S
|

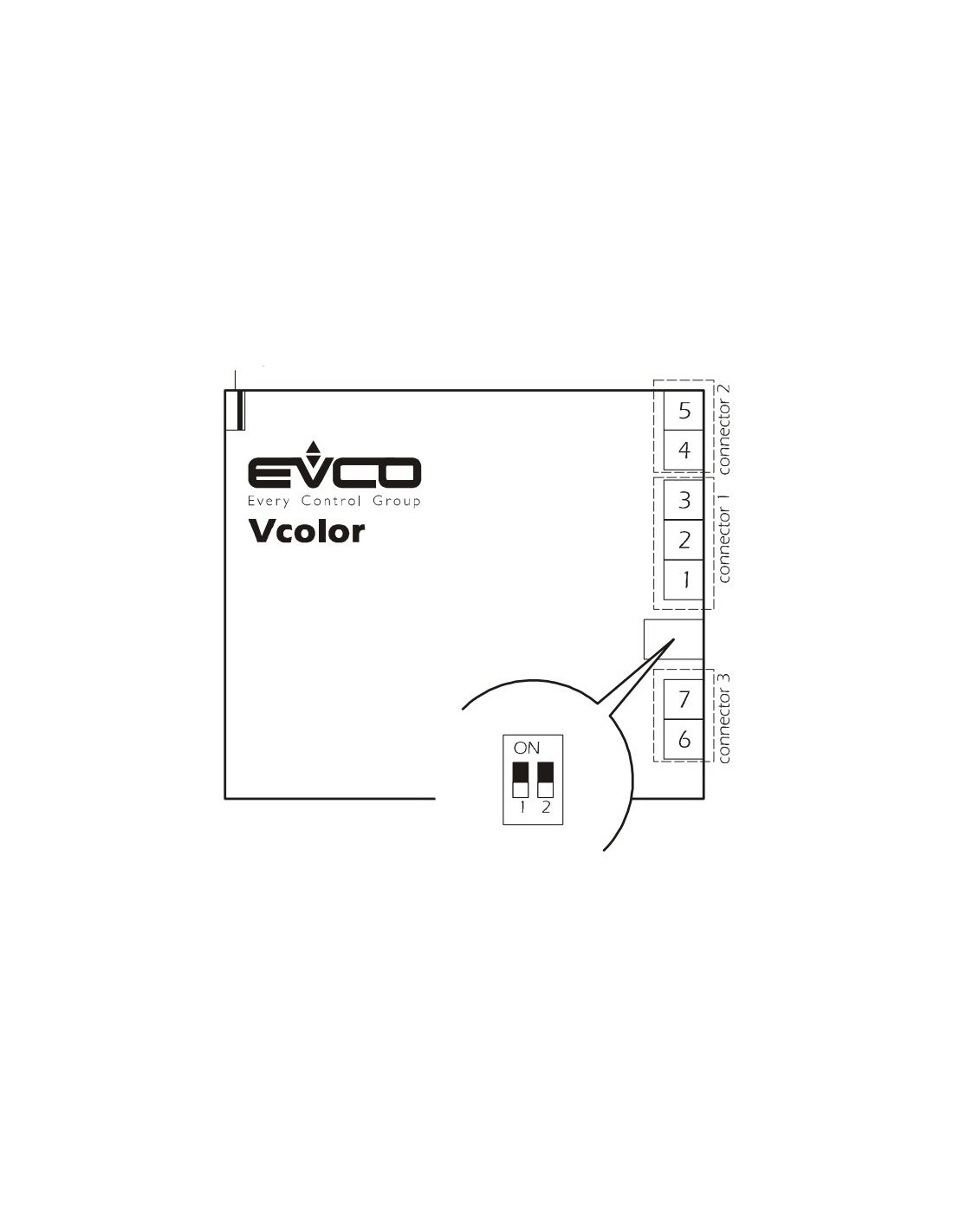

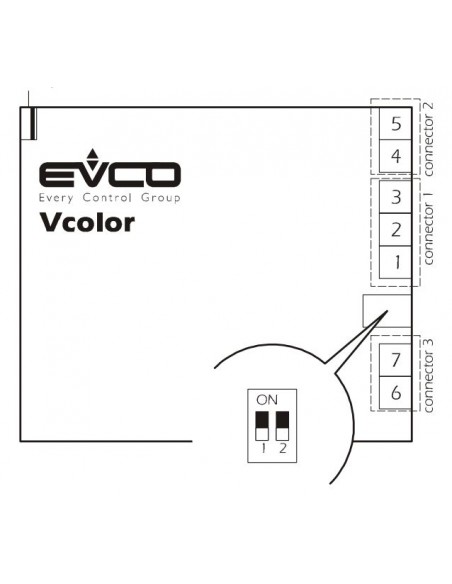

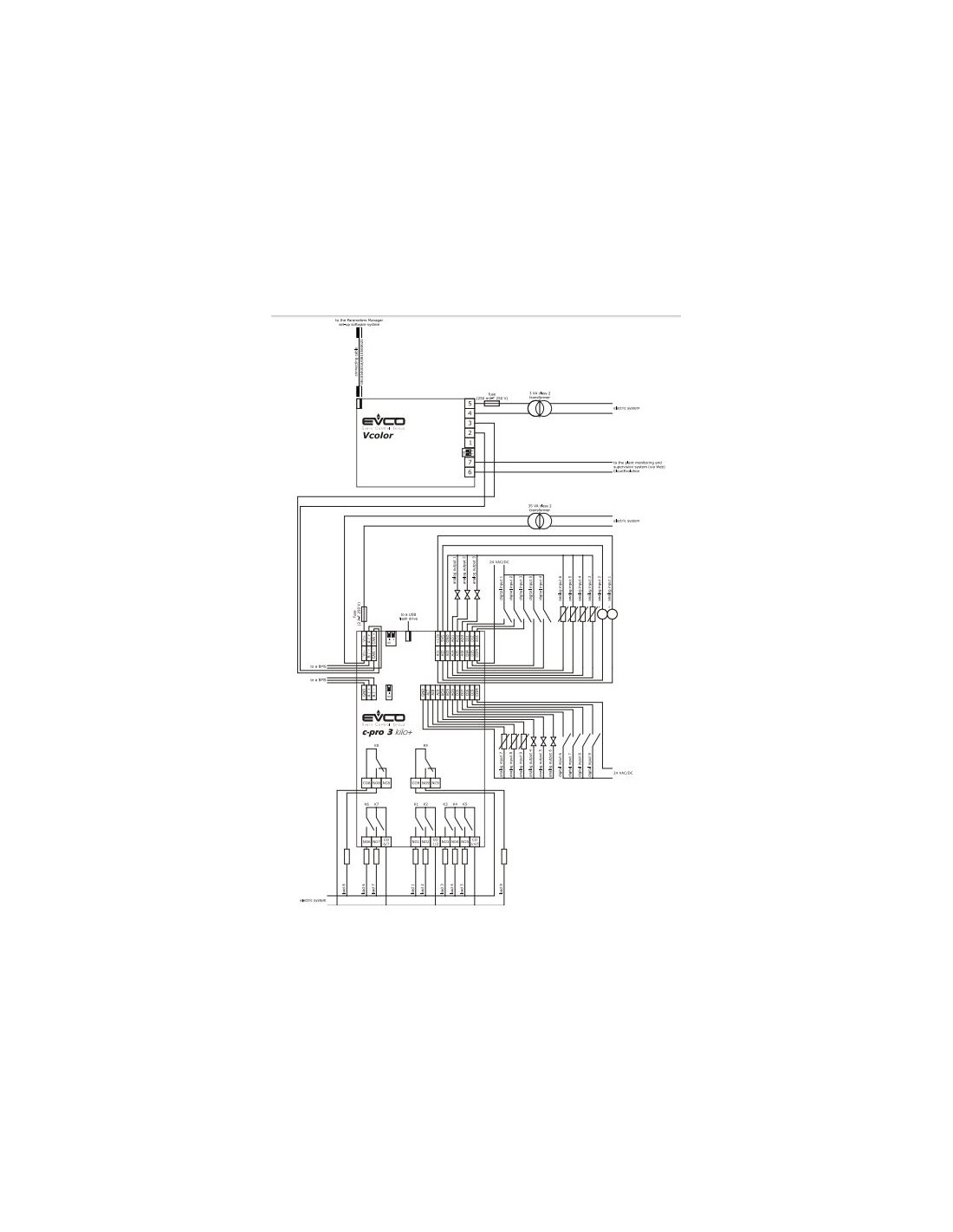

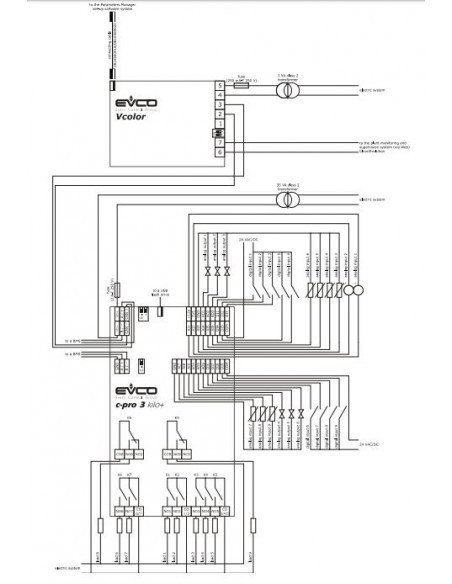

Le dessin suivant illustre un exemple de configuration prête pour l'utilisation destinée à une unité de traitement de l'air à double flux avec fonctionnement annuel (à 2 batteries, réversible à eau et de réchauffage électrique), et avec un ventilateur de reprise et de refoulement modulant ; on peut personnaliser la configuration de l'E/S. |
| c-pro 3 NODE kilo AHU | Vroom | ||
| Entrées analogiques | |||
| AI1 | température de refoulement | • | |
| AI2 | température externe | • | |
| AI3... AI10 | non utilisés | X | |
| AI1... AI2 | non utilisés | X | |
| Entrées numériques | |||
| DI1 | protection thermique ventilateur de refoulement | • | |
| DI2 | fin de course vanne externe | • | |
| DI3 | protection thermique ventilateur de reprise | • | |
| DI4 | protection antigel | • | |
| DI5 | protection thermique batterie de réchauffage (électrique) | • | |
| DI6 | pressostat différentiel | • | |
| DI7... DI13 | non utilisés | X | |
| Sorties analogiques | |||
| AO1 | vanne mélangeuse batterie réversible (à eau) | • | |
| AO2 | ventilateur de refoulement | • | |
| AO3 | ventilateur de reprise | • | |
| AO4... AO6 | non utilisées | X | |
| Sorties numériques (relais électromécaniques) | |||
| DO1 | activation ventilateur de refoulement | • | |
| DO2 | vanne externe | • | |
| DO3 | activation ventilateur de reprise | • | |
| DO4 | vanne de by-pass | • | |
| DO5 | batterie de réchauffage (électrique) | • | |
| DO6... DO11 | non utilisées | X | |
