Vgraph - EPV4GBR - Unités pour le renouvellement de l'air

EPV4GBR

Dispositifs de contrôle pour unités de renouvellement de l'air avec récupérateur de chaleur à faisceaux croisés et batterie de réchauffage

Version: LCD intégré en 128x64 pixels

Alimentation: 24 VAC/CC non isolé

Entrées sondes: 4

Entrée 1/0: 2

Sorties numériques: 5A

NOTICE EPV4GBR

Description

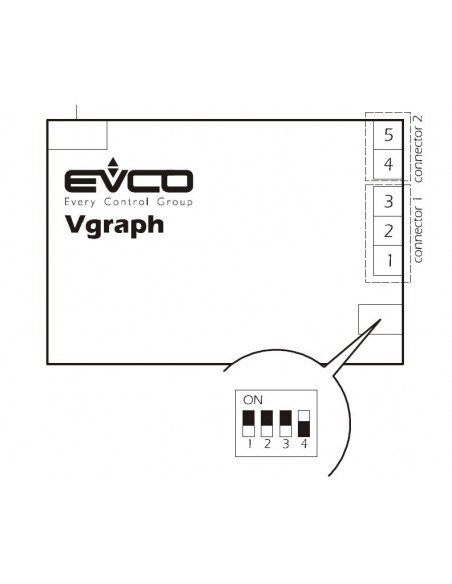

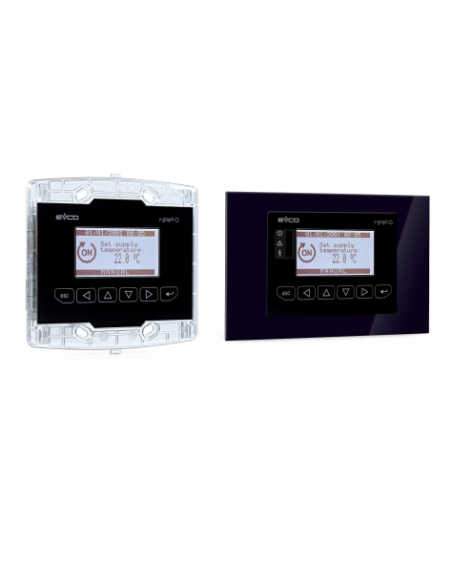

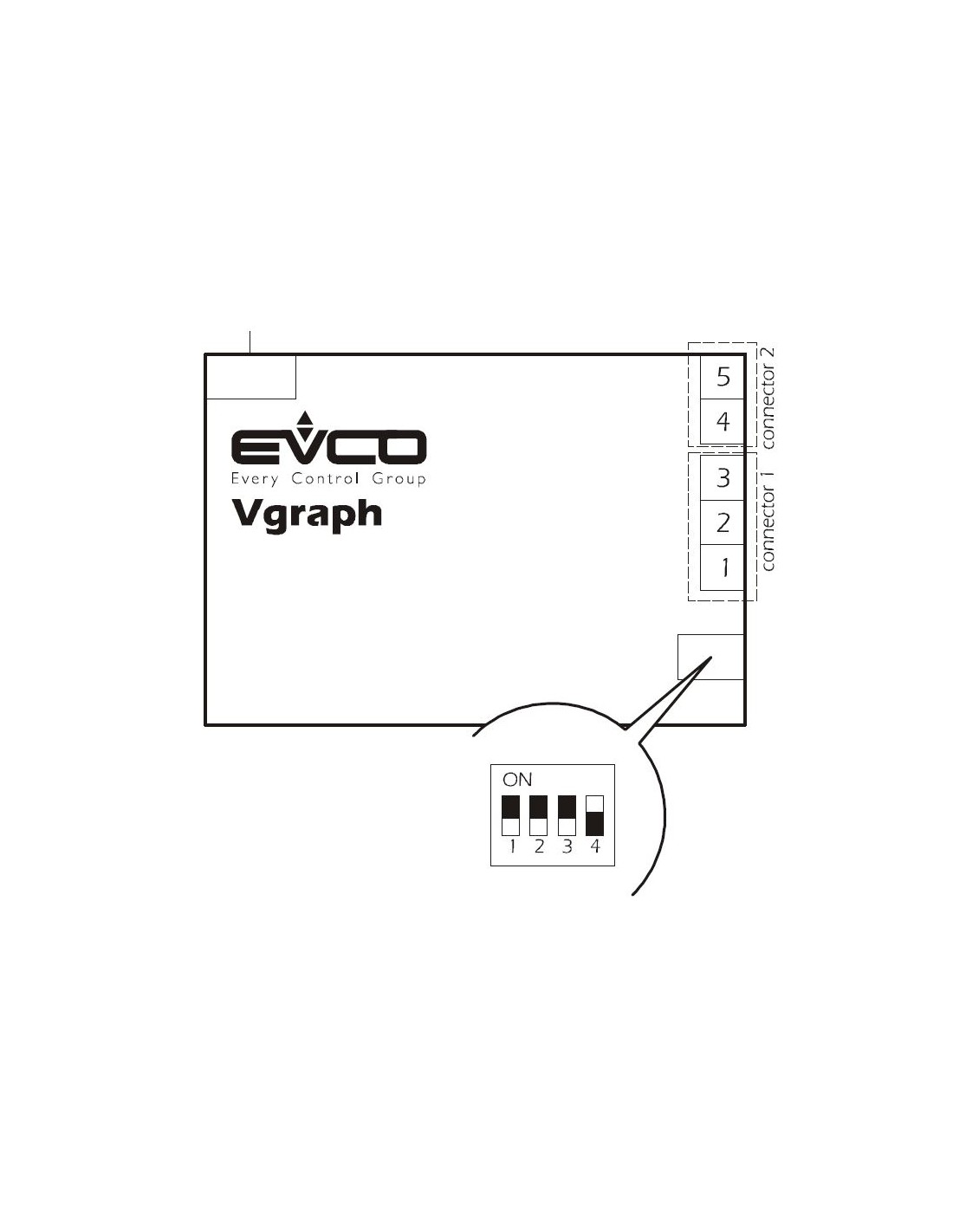

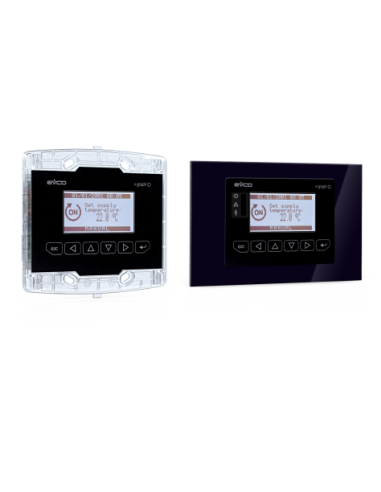

Vgraph est une gamme d'interfaces utilisateur à distance pour des dispositifs de contrôle programmables appartenant à la série c-pro 3.
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides, par six touches ; elle peut être réalisée avec l'environnement de développement pour dispositifs de contrôle programmables UNI-PRO 3 et elle garantit un degré de protection IP40 (IP65 en cas d'installation sur panneau avec le joint 0027000007), pour faciliter le nettoyage.
Les interfaces utilisateur à distance sont facilement intégrables aux milieux résidentiels et commerciaux ; on peut appliquer sur leur panneau frontal les plaques EPVP ou les plaques appartenant à la série “Living” et à la série “Light” BTicino.
On a prévu une installation sur panneau ou murale “506e” BTicino ou avec un support pour l'installation murale CPVW00).
La version O (OEM) a été conçue pour être installée dans une unité (sur panneau ou à l'arrière d'un panneau) et est fournie dans des quantités minimums.

c-pro 3 micro SAVE et c-pro 3 kilo SAVE sont des dispositifs de contrôle pour la gestion d'unités de renouvellement de l'air avec un récupérateur de chaleur à faisceaux croisés et batterie de réchauffage ; la batterie peut-être électrique ou à eau.
Ils sont fournis dans la version borgne avec une éventuelle interface utilisateur à distance (Vgraph).
Ils se basent sur la technologie des dispositifs de contrôle programmables et des interfaces utilisateur à distance appartenant à la série c-pro 3.
Les dispositifs de contrôle sont en mesure de gérer le ventilateur de reprise et le ventilateur de refoulement de façon indépendante (jusqu'à 3 vitesses ou modulant) ; ils sont également en mesure de gérer la vanne externe, la vanne de by-pass et la vanne de la chambre de mélange.
Ils disposent de la gestion de l'antigel, de la modulation de la ventilation en fonction de la pression statique de refoulement et en fonction de la qualité de l'air ambiant.
c-pro 3 micro SAVE est disponible avec des connecteurs Micro-Fit (pour les signaux en basse tension) et l'alimentation à 12 Vca ; c-pro 3 kilo SAVE est disponible avec des borniers amovibles à ressort (pour les signaux en basse tension) et l'alimentation à 24 Vca/cc.
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.

Configuration de l'E/S

Le tableau suivant illustre un exemple de configuration prête pour l'utilisation sur des unités pour le renouvellement de l'air au moyen d'un ventilateur de reprise ou de refoulement modulant.

c-pro 3 micro SAVE c-pro 3 kilo SAVE
Entrées analogiques
AI1 température antigel
AI2 température de refoulement
AI3 température de reprise
AI4 température externe
AI5... AI6 non utilisés X X
AI7 qualité de l'air
AI8 pression de refoulement
AI9 pression de reprise
Entrées numériques
DI1 capteur de présence
DI2 mise sous tension/hors tension
DI3 protection thermique ventilateur de refoulement
DI4 protection thermique ventilateur de reprise
DI5 pressostat différentiel
DI6 protection thermique batterie de réchauffage (à eau/électrique)
DI7 capteur feu/fumée
DI8 fin de course ouverture vanne externe
DI9 fin de course fermeture vanne externe
Sorties analogiques
AO1 non utilisée X X
AO2 vanne mélangeuse batterie de réchauffage (à eau)
AO3 vanne de by-pass (1)
AO4 ventilateur de reprise
AO5 ventilateur de refoulement
AO6 vanne chambre de mélange
Sorties numériques (relais électromécaniques)
DO1 activation ventilateur de reprise
DO2 activation ventilateur de refoulement
DO3 non utilisée X X
DO4 degrés 1 batterie de réchauffage (électrique)
DO5 degrés 2 batterie de réchauffage (électrique)
DO6 degrés 3 batterie de réchauffage (électrique)
DO7 vanne de by-pass (1)
DO8 vanne externe
DO9 alarme
(1) la commande de la vanne de by-pass peut-être de type analogique ou numérique (suivant un paramètre de configuration).

Détails du produit

Modalités de fonctionnement
Navigateur
Alimentation
24 VAC/DC non isolé
Version
LCD intégré (écran graphique LCD monochrome 128 x 64 pixels)
Ports de communication TTL de programmation
1
Ports de communication CAN CANBUS
1
Horloge
Oui
Vibreur sonore d'alarme
Oui
