NOTICE Nano EPN2LXP1CPc-pro 3 HPRU est une solution de contrôle pour la gestion de pompes à chaleur résidentielles mono-circuit réversibles air-eau et eau-eau (géothermiques) jusqu'à 2 compresseurs.
Elle se compose de :

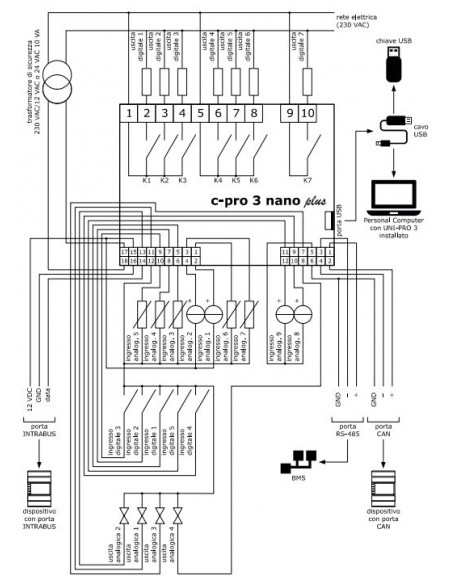

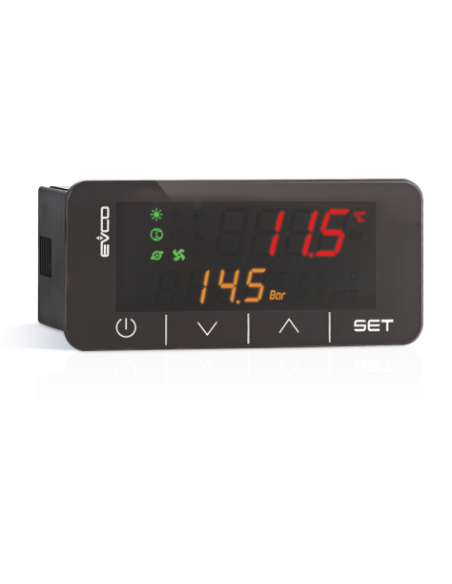

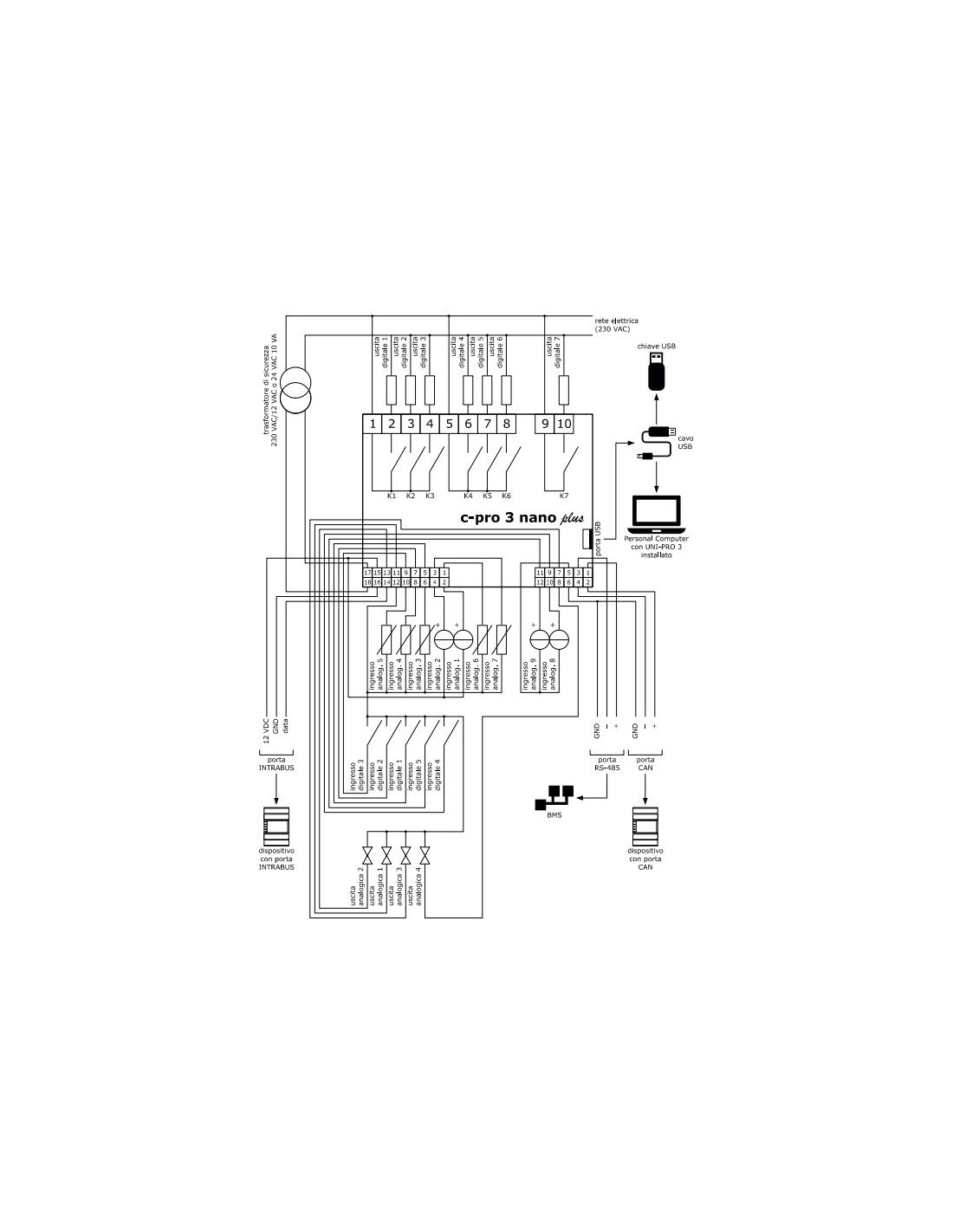

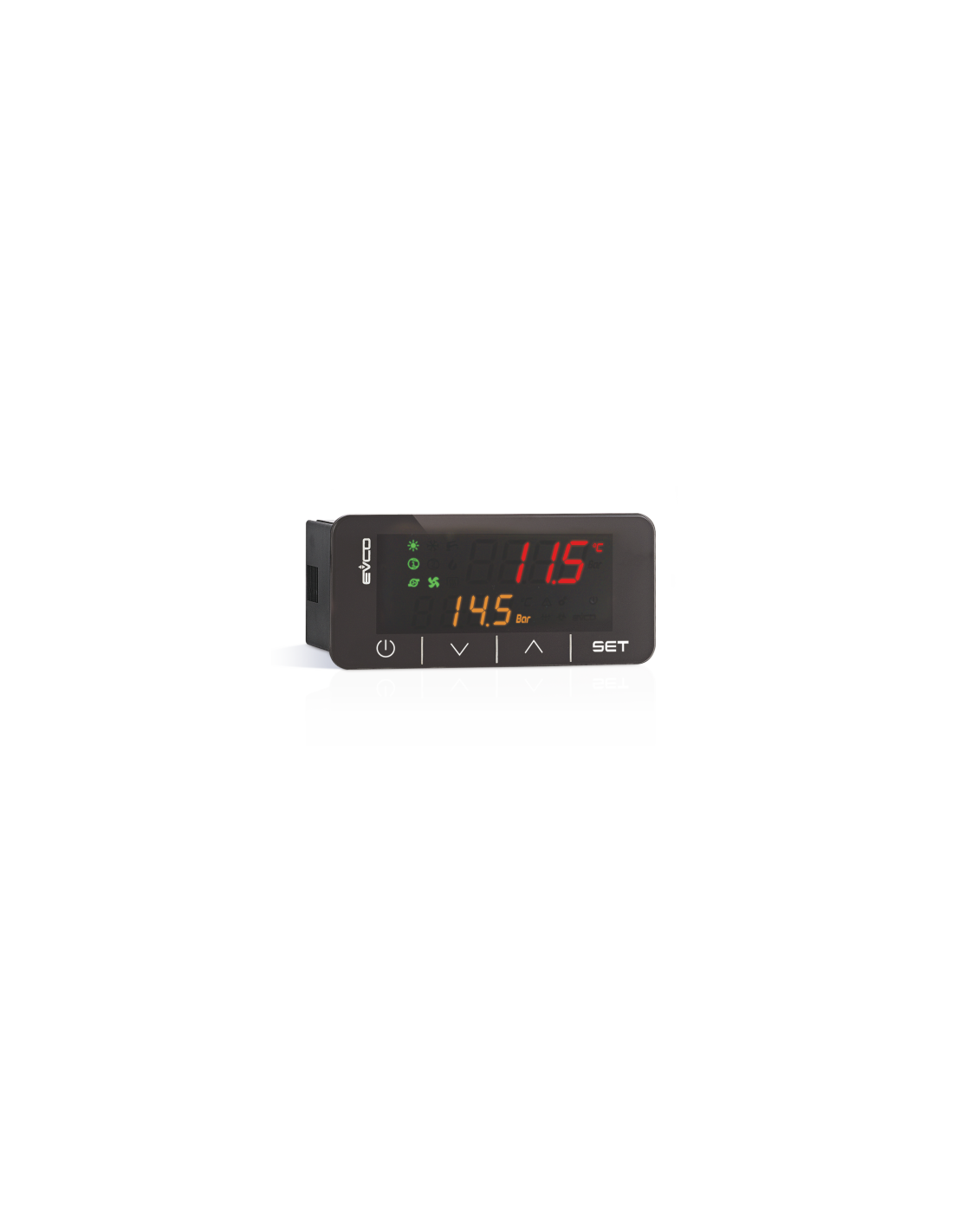

- un dispositif de contrôle principal au choix entre c-pro 3 nano HPRU (avec interface utilisateur intégrée et touches tactiles) et c-pro 3 micro HPRU (disponible avec interface utilisateur intégrée et dans la version borgne)
- un pilote éventuel pour vannes de détente électroniques de type pas à pas bipolaire pour chaque circuit (EVDRIVE03, disponible avec interface utilisateur intégrée ou dans la version borgne)
- une éventuelle interface utilisateur à distance (Vgraph).
Certains dispositifs de contrôle contiennent un pilote pour vannes de détente électroniques de type pas-à-pas unipolaire.
La solution se base sur la technologie des dispositifs de contrôle programmables et des interfaces utilisateur à distance appartenant à la série c-pro 3.
Le système est en mesure de gérer des compresseurs de type “on-off” et des compresseurs à débit variable (avec gestion des limites de fonctionnement) ; il est également en mesure de gérer le circuit du réservoir ACS (avec gestion de la stratification et des priorités) et celui des panneaux solaires.
Il dispose de la gestion adaptative du dégivrage, de l'antigène et de la fonction "anti-légionelle".
L'installation de c-pro 3 nano HPRU est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de c-pro 3 micro HPRU, sur rail DIN, dans un tableau de commande.
Configuration de l'E/S
|
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à des pompes à chaleur réversibles air-eau avec un compresseur à débit variable, un pilote pour les vannes de détente électroniques de type pas à pas bipolaire (EVDRIVE03), la gestion du circuit du réservoir ACS et du circuit des panneaux solaires ; on peut personnaliser la configuration de l'E/S. |
| c-pro 3 micro HPRU | EVDRIVE03 | ||
| Entrées numériques | |||
| DI9 | fonctionnement ACS | • | |
| DI1 | pressostat de pression maximale | • | |
| DI2 | pressostat de pression minimale | • | |
| DI3 | protection thermique compresseur | • | |
| DI1 | fluxostat circuit dispositifs | • | |
| DI2 | alarme chaudière | • | |
| DI3 | protection thermique ventilateur (230VAC) | • | |
| DI4 | été/hiver | • | |
| DI5 | mise sous tension/hors tension | • | |
| DI6 | protection thermique pompe circuit dispositifs | • | |
| DI7 | protection thermique résistances réservoir ACS | • | |
| DI8 | fluxostat/protection thermique pompe circuit panneaux solaires | • | |
| Sorties analogiques | |||
| AO1 | ventilateur | • | |
| AO2 | compresseur | • | |
| AO3... AO6 | non utilisées | X | |
| Sorties numériques (relais électromécaniques) | |||
| DO1 | pompe circuit dispositifs | • | |
| DO2 | activation ventilateur | • | |
| DO3 | robinet inverseur | • | |
| DO4 | chaudière | • | |
| DO5 | alarme | • | |
| DO6 | activation compresseur | • | |
| DO7 | vanne circuit ACS | • | |
| DO8 | résistances réservoir ACS | • | |
| DO9 | pompe circuit panneaux solaires | • | |
| DO1 | électrovanne de pump down | • | |
| Entrées analogiques | |||
| AI1 | température de refoulement circuit dispositifs | • | |
| AI2 | température externe | • | |
| AI3 | température batterie | • | |
| AI4 | température de reprise circuit dispositifs | • | |
| AI5 | non utilisé | X | |
| AI6 | température partie supérieure réservoir ACS | • | |
| AI7 | température partie inférieure réservoir ACS | • | |
| AI8 | température de refoulement circuit panneaux solaires | • | |
| AI9 | température de reprise circuit panneaux solaires | • | |
| AI1 | pression de condensation | • | |
| AI2 | température d'évacuation | • | |
| AI3 | température d'aspiration | • | |
| AI4 | pression d'évaporation | • | |
