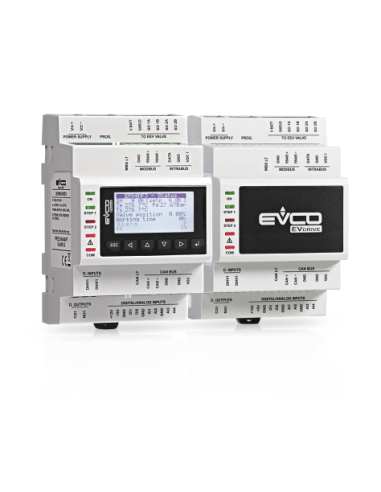

NOTICE EPD4BC3EVDRIVE03 est une gamme de pilotes pour la gestion des vannes de détente électroniques de type pas à pas.

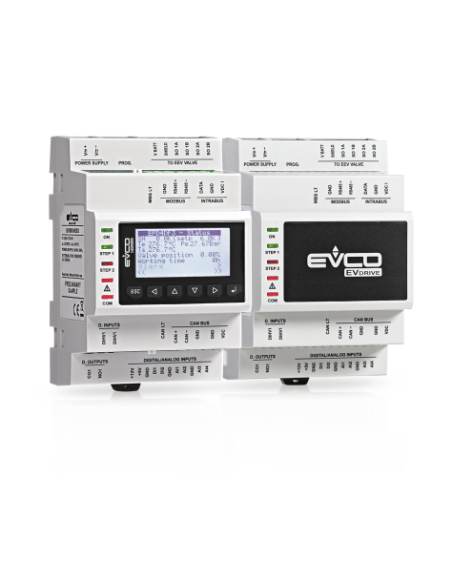

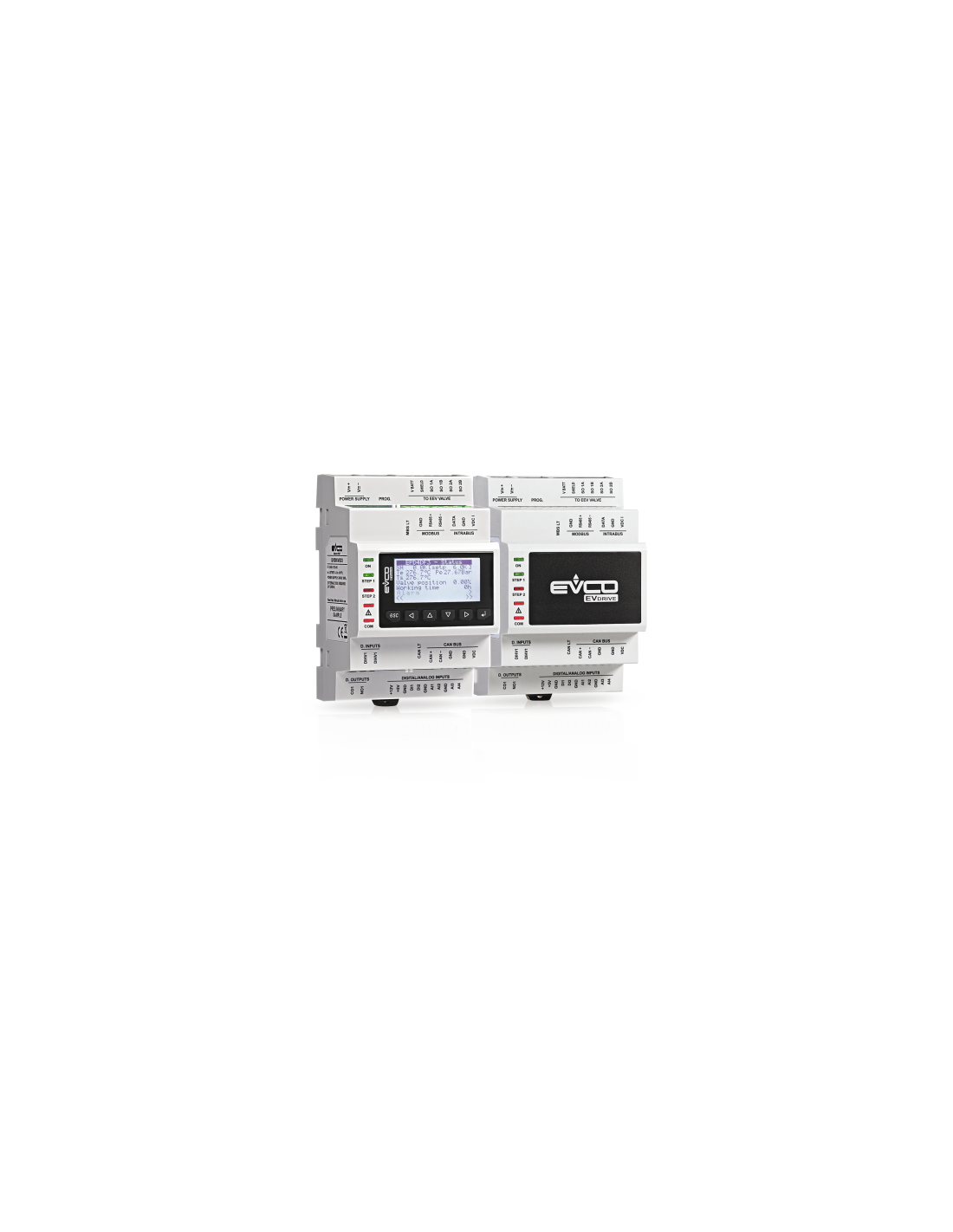

Ils sont fournis avec l'interface utilisateur intégrée ou dans la version borgne avec une éventuelle interface utilisateur à distance (Vgraph).
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides et par six touches.
Les pilotes sont en mesure de gérer les vannes de détente génériques ainsi que les vannes de type pas à pas plus courantes vendues dans le commerce ; on peut les utiliser également comme un simple positionneur analogique et elles sont en mesure de fonctionner en modalité autonome ou gérées par un dispositif de contrôle, et elle garantit une amélioration de l'efficacité du circuit frigorifique.
La variété de ports de communication (de type RS-485 et CAN) et de protocoles de communication compatibles favorisent l'intégration des pilotes aux solutions de contrôle.
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.

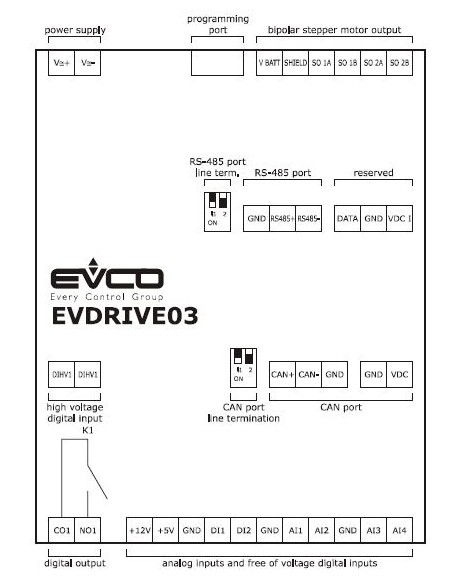

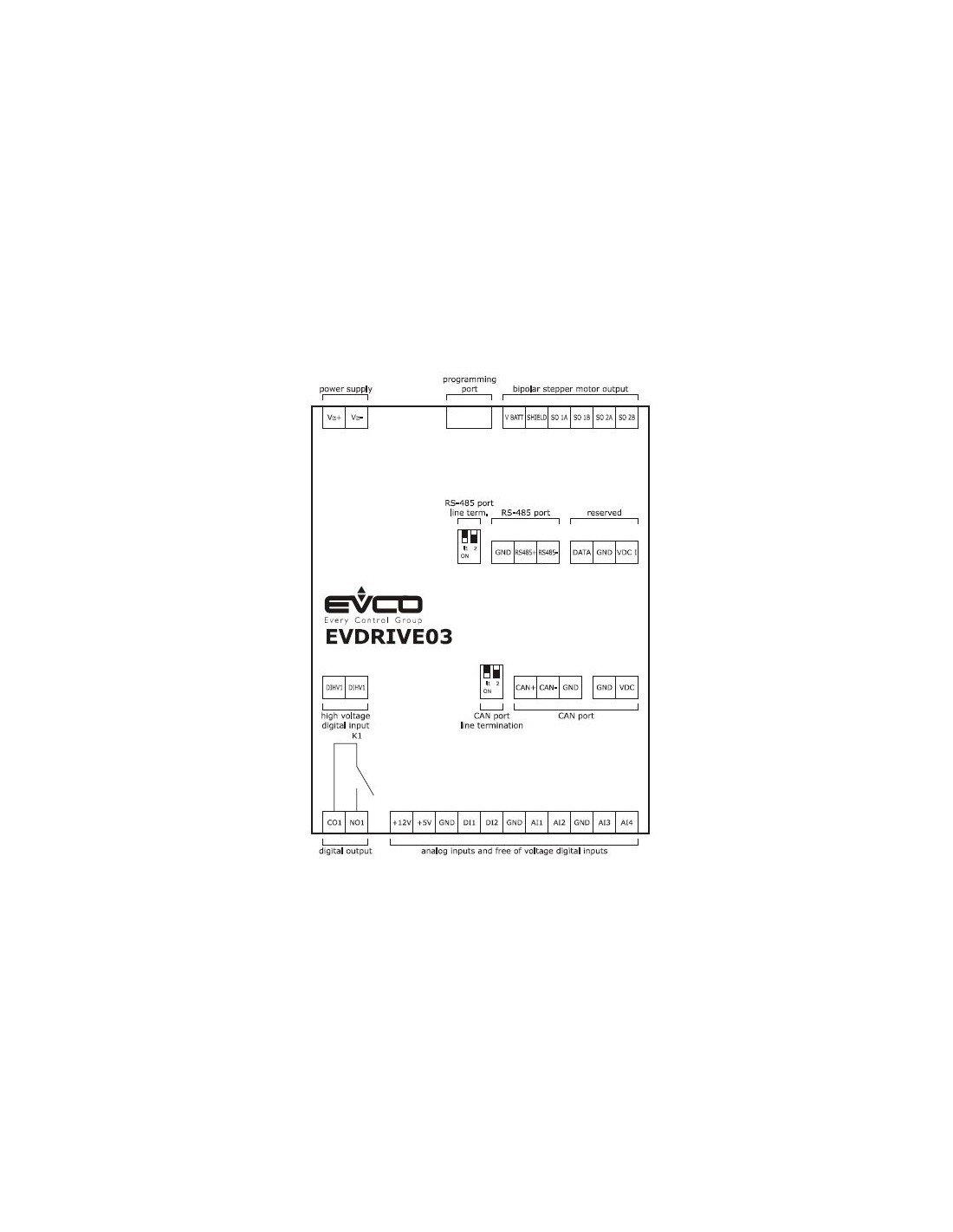

Configuration de l'E/S
|
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à des pompes à chaleur réversibles air-eau avec un compresseur à débit variable, un pilote pour les vannes de détente électroniques de type pas à pas bipolaire (EVDRIVE03), la gestion du circuit du réservoir ACS et du circuit des panneaux solaires ; on peut personnaliser la configuration de l'E/S. |
| c-pro 3 micro HPRU | EVDRIVE03 | ||
| Entrées numériques | |||
| DI9 | fonctionnement ACS | • | |
| DI1 | pressostat de pression maximale | • | |
| DI2 | pressostat de pression minimale | • | |
| DI3 | protection thermique compresseur | • | |
| DI1 | fluxostat circuit dispositifs | • | |
| DI2 | alarme chaudière | • | |
| DI3 | protection thermique ventilateur (230VAC) | • | |
| DI4 | été/hiver | • | |
| DI5 | mise sous tension/hors tension | • | |
| DI6 | protection thermique pompe circuit dispositifs | • | |
| DI7 | protection thermique résistances réservoir ACS | • | |
| DI8 | fluxostat/protection thermique pompe circuit panneaux solaires | • | |
| Sorties analogiques | |||
| AO1 | ventilateur | • | |
| AO2 | compresseur | • | |
| AO3... AO6 | non utilisées | X | |
| Sorties numériques (relais électromécaniques) | |||
| DO1 | pompe circuit dispositifs | • | |
| DO2 | activation ventilateur | • | |
| DO3 | robinet inverseur | • | |
| DO4 | chaudière | • | |
| DO5 | alarme | • | |
| DO6 | activation compresseur | • | |
| DO7 | vanne circuit ACS | • | |
| DO8 | résistances réservoir ACS | • | |
| DO9 | pompe circuit panneaux solaires | • | |
| DO1 | électrovanne de pump down | • | |
| Entrées analogiques | |||
| AI1 | température de refoulement circuit dispositifs | • | |
| AI2 | température externe | • | |
| AI3 | température batterie | • | |
| AI4 | température de reprise circuit dispositifs | • | |
| AI5 | non utilisé | X | |
| AI6 | température partie supérieure réservoir ACS | • | |
| AI7 | température partie inférieure réservoir ACS | • | |
| AI8 | température de refoulement circuit panneaux solaires | • | |
| AI9 | température de reprise circuit panneaux solaires | • | |
| AI1 | pression de condensation | • | |
| AI2 | température d'évacuation | • | |
| AI3 | température d'aspiration | • | |
| AI4 | pression d'évaporation | • | |
