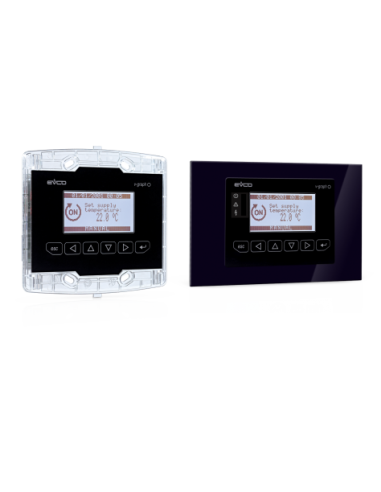

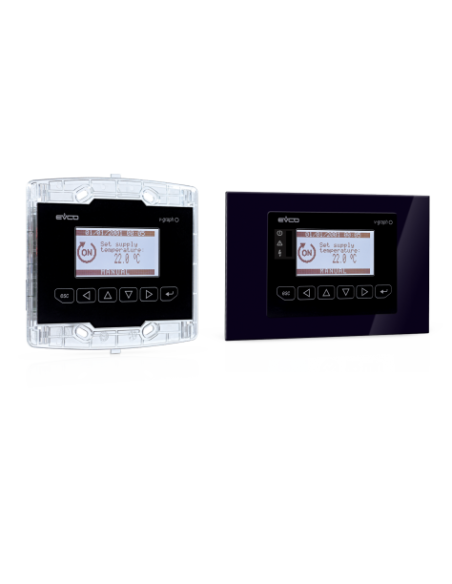

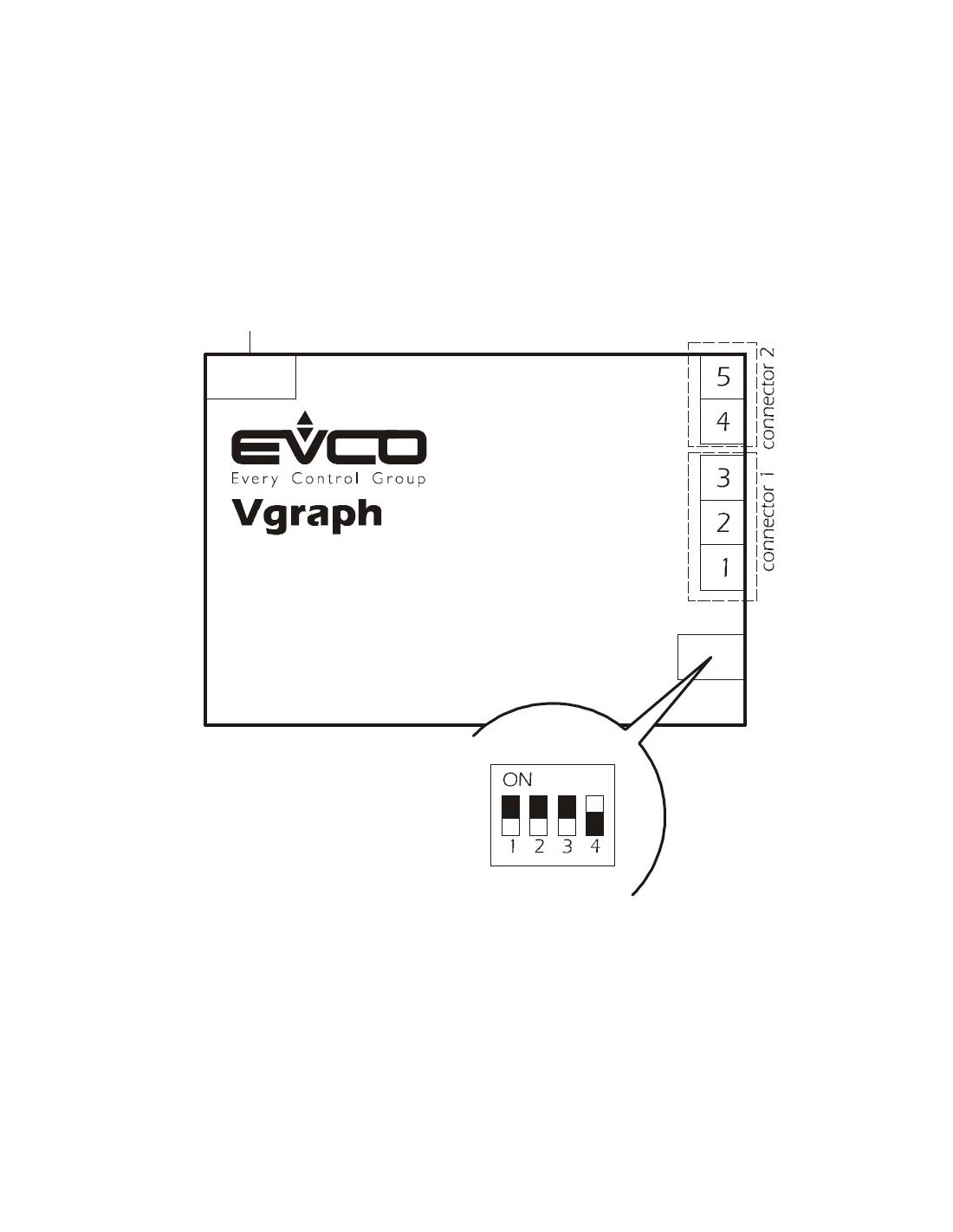

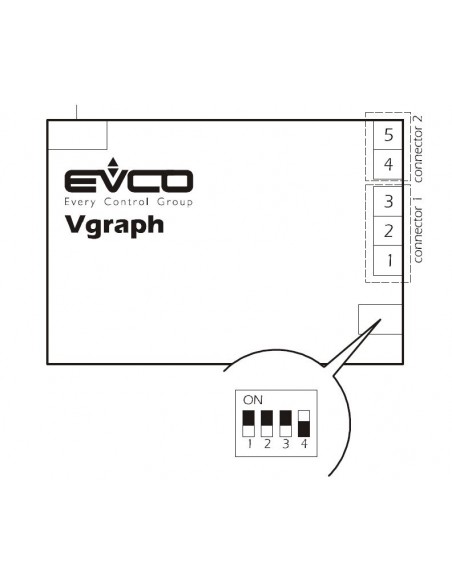

Vgraph - EPV4GBR - Pompes à chaleur

EPV4GBR

Interfaces utilisateur à distance

Version: LCD intégré en 128x64 pixels

Alimentation: 24 VAC/CC non isolé

NOTICE EPV4GBR

Description

c-pro 3 HPRU est une solution de contrôle pour la gestion de pompes à chaleur résidentielles mono-circuit réversibles air-eau et eau-eau (géothermiques) jusqu'à 2 compresseurs.
Elle se compose de :
- un dispositif de contrôle principal au choix entre c-pro 3 nano HPRU (avec interface utilisateur intégrée et touches tactiles) et c-pro 3 micro HPRU (disponible avec interface utilisateur intégrée et dans la version borgne)
- un pilote éventuel pour vannes de détente électroniques de type pas à pas bipolaire pour chaque circuit (EVDRIVE03, disponible avec interface utilisateur intégrée ou dans la version borgne)
- une éventuelle interface utilisateur à distance (Vgraph).
Certains dispositifs de contrôle contiennent un pilote pour vannes de détente électroniques de type pas-à-pas unipolaire.
La solution se base sur la technologie des dispositifs de contrôle programmables et des interfaces utilisateur à distance appartenant à la série c-pro 3.
Le système est en mesure de gérer des compresseurs de type “on-off” et des compresseurs à débit variable (avec gestion des limites de fonctionnement) ; il est également en mesure de gérer le circuit du réservoir ACS (avec gestion de la stratification et des priorités) et celui des panneaux solaires.
Il dispose de la gestion adaptative du dégivrage, de l'antigène et de la fonction "anti-légionelle".
L'installation de c-pro 3 nano HPRU est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de c-pro 3 micro HPRU, sur rail DIN, dans un tableau de commande.

Configuration de l'E/S

Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à des pompes à chaleur réversibles air-eau avec un compresseur à débit variable, un pilote pour les vannes de détente électroniques de type pas à pas bipolaire (EVDRIVE03), la gestion du circuit du réservoir ACS et du circuit des panneaux solaires ; on peut personnaliser la configuration de l'E/S.

c-pro 3 micro HPRU EVDRIVE03
Entrées numériques
DI9 fonctionnement ACS
DI1 pressostat de pression maximale
DI2 pressostat de pression minimale
DI3 protection thermique compresseur
DI1 fluxostat circuit dispositifs
DI2 alarme chaudière
DI3 protection thermique ventilateur (230VAC)
DI4 été/hiver
DI5 mise sous tension/hors tension
DI6 protection thermique pompe circuit dispositifs
DI7 protection thermique résistances réservoir ACS
DI8 fluxostat/protection thermique pompe circuit panneaux solaires
Sorties analogiques
AO1 ventilateur
AO2 compresseur
AO3... AO6 non utilisées X
Sorties numériques (relais électromécaniques)
DO1 pompe circuit dispositifs
DO2 activation ventilateur
DO3 robinet inverseur
DO4 chaudière
DO5 alarme
DO6 activation compresseur
DO7 vanne circuit ACS
DO8 résistances réservoir ACS
DO9 pompe circuit panneaux solaires
DO1 électrovanne de pump down
Entrées analogiques
AI1 température de refoulement circuit dispositifs
AI2 température externe
AI3 température batterie
AI4 température de reprise circuit dispositifs
AI5 non utilisé X
AI6 température partie supérieure réservoir ACS
AI7 température partie inférieure réservoir ACS
AI8 température de refoulement circuit panneaux solaires
AI9 température de reprise circuit panneaux solaires
AI1 pression de condensation
AI2 température d'évacuation
AI3 température d'aspiration
AI4 pression d'évaporation

Détails du produit

Alimentation
24 VAC/DC non isolé
Version
LCD intégré (écran graphique LCD monochrome 128 x 64 pixels)
Ports de communication TTL de programmation
1
Ports de communication CAN CANBUS
1
Horloge
Oui
Vibreur sonore d'alarme
Oui
