Vgraph - EPV4GBR - Structures de copropriétés

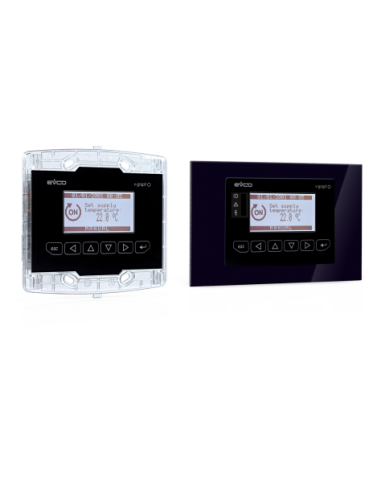

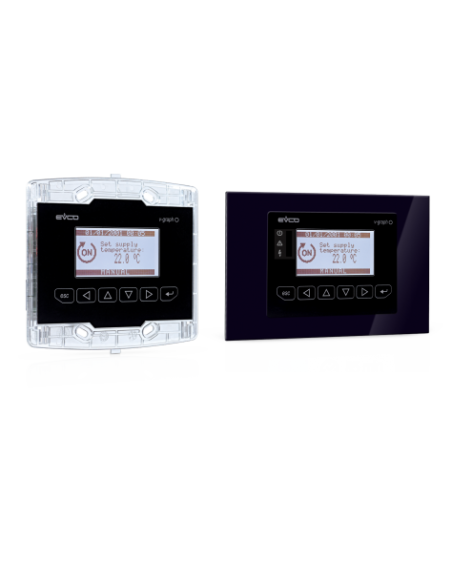

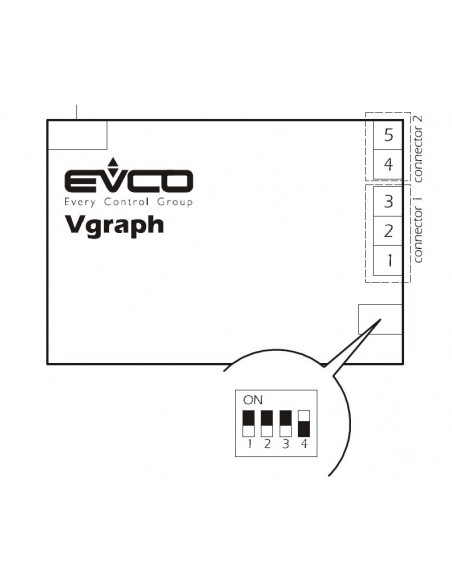

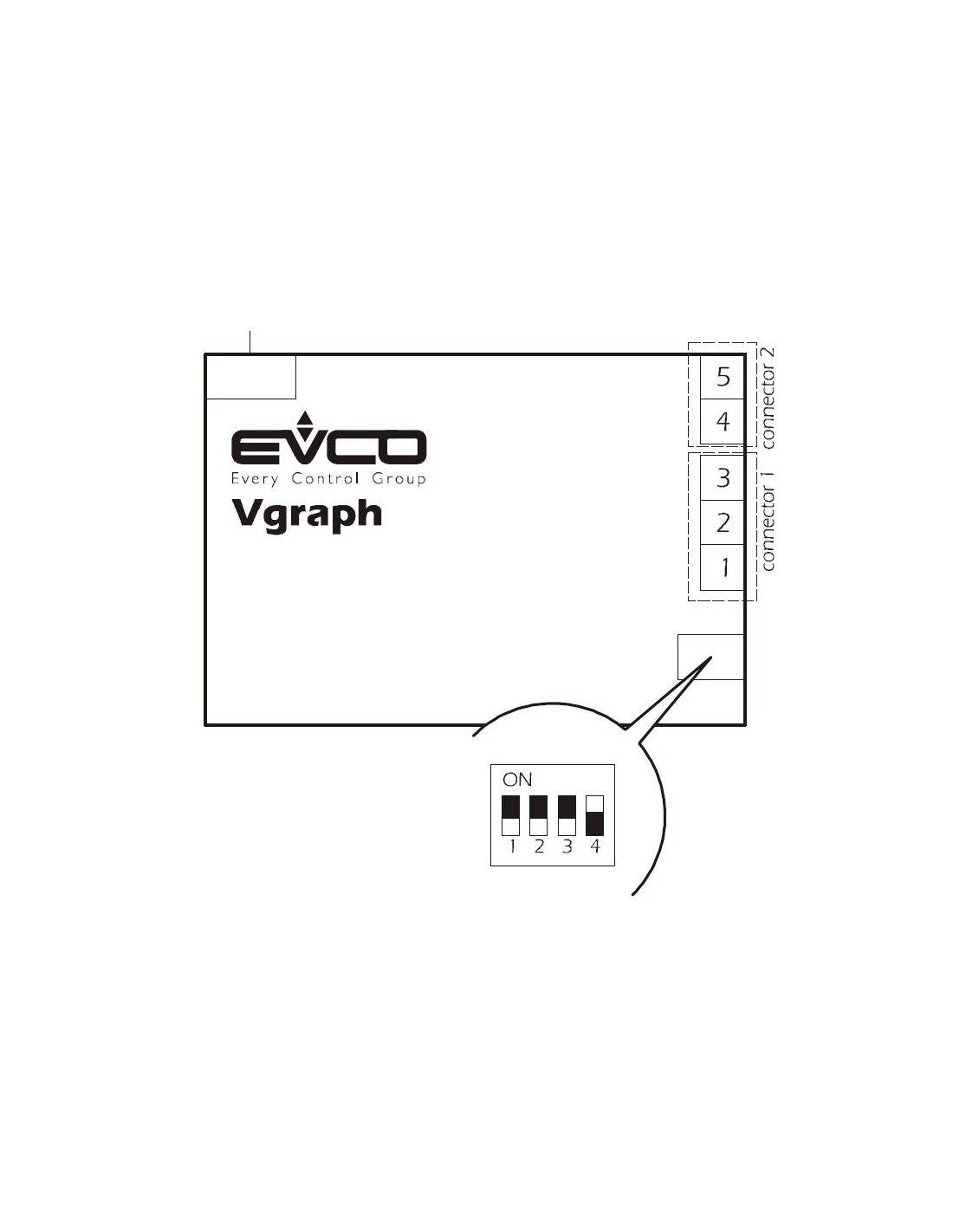

Vgraph est une gamme d'interfaces utilisateur à distance pour des dispositifs de contrôle programmables appartenant à la série c-pro 3.
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides, par six touches ; elle peut être réalisée avec l'environnement de développement pour dispositifs de contrôle programmables UNI-PRO 3 et elle garantit un degré de protection IP40 (IP65 en cas d'installation sur panneau avec le joint 0027000007), pour faciliter le nettoyage.
Les interfaces utilisateur à distance sont facilement intégrables aux milieux résidentiels et commerciaux ; on peut appliquer sur leur panneau frontal les plaques EPVP ou les plaques appartenant à la série “Living” et à la série “Light” BTicino.
On a prévu une installation sur panneau ou murale “506e” BTicino ou avec un support pour l'installation murale CPVW00).
La version O (OEM) a été conçue pour être installée dans une unité (sur panneau ou à l'arrière d'un panneau) et est fournie dans des quantités minimums.

c-pro 3 CLIMA sistema est une solution de contrôle pour la climatisation de bâtiments avec contrôle de la température et de l'humidité.
Elle se compose de :
- un module central thermique (c-pro 3 hecto MCCT, fourni avec interface utilisateur intégrée), en mesure de gérer jusqu'à 6 lignes de refoulement ainsi que la mise sous tension/hors tension des dispositifs dédiés au réchauffage/rafraîchissement comme le refroidisseur-pompe à chaleur et la chaudière
- une extension éventuelle d'E/S (c-pro 3 EXP hecto+, disponible dans la version borgne)
- des modules de zone (c-pro 3 hecto MCZN, disponibles dans la version borgne), jusqu'à 8 et en mesure de gérer jusqu'à 48 zones avec contrôle de la température (ou jusqu'à 24 zones avec contrôle de la température de l'humidité) et la mise sous tension/hors tension des déshumidificateur
- un éventuel module panneaux solaires (c-pro 3 hecto MCPS, disponible dans la version borgne), en mesure de gérer le circuit des panneaux solaires, celui du réservoir ACS (avec gestion de la stratification) et un circuit auxiliaire (utilisable par exemple pour alimenter une piscine)
- d'éventuelles interfaces utilisateur à distance (Vgraph et Vroom), configurables en modalité "publique" et "privée".
Les interfaces utilisateur à distance sont facilement intégrables aux milieux résidentiels et commerciaux ; on peut appliquer sur leur panneau frontal les plaques CPVP ou les plaques appartenant à la série “Living” et à la série “Light” BTicino.
Certaines d'entre elles contiennent un capteur de température et d'humidité (dont le relevé peut être transmis par BUS).
On a prévu l'installation des modules sur un rail DIN, dans un tableau de contrôle.

Configuration de l'E/S

		c-pro 3 hecto MCCT	c-pro 3 EXP hecto+	c-pro 3 hecto MCZN	c-pro 3 hecto MCPS	Vroom
Entrées analogiques
AI1	température externe	•
AI2	température de refoulement ligne 1	•
AI3	température de refoulement ligne 2	•
AI4	température de retour	•
AI1	température de refoulement ligne 3		•
AI2	température de refoulement ligne 4		•
AI3	été/hiver (utilisé comme entrée numérique)		•
AI4	non utilisé		X
AI1	température de refoulement ligne 5			•
AI2	température de refoulement ligne 6			•
AI3	température zone 2			•
AI4	non utilisé			X
AI1	température de refoulement circuit panneaux solaires				•
AI2	température de refoulement circuit auxiliaire				•
AI3	température partie supérieure réservoir ACS				•
AI4	température partie inférieure réservoir ACS				•
AI1	température zone 1					•
AI2	humidité zone 1					•
Entrées numériques
DI1	alarme chaudière	•
DI2	alarme refroidisseur- pompe à chaleur	•
DI3	fluxostat/protection thermique pompe ligne de refoulement 1	•
DI4	fluxostat/protection thermique pompe ligne de refoulement 2	•
DI5	mise sous tension/hors tension	•
DI1	fluxostat/protection thermique pompe ligne de refoulement 3		•
DI2	fluxostat/protection thermique pompe ligne de refoulement 4		•
DI3	fluxostat/protection thermique pompe ligne de refoulement 5		•
DI4	fluxostat/protection thermique pompe ligne de refoulement 6		•
DI5	non utilisé		X
DI1	thermostat zone 1			•
DI2	thermostat zone 2			•
DI3... DI5	non utilisés			X
DI1	fluxostat/protection thermique pompe circuit panneaux solaires				•
DI2	non utilisé				•
DI3	fluxostat/protection thermique pompe circuit ACS				•
DI4	fluxostat/protection thermique pompe circuit auxiliaire				•
DI5	non utilisé				X
Sorties analogiques
AO1	non utilisée	X
AO2	vanne mélangeuse ligne de refoulement 1	•
AO3	vanne mélangeuse ligne de refoulement 2	•
AO1	non utilisée		X
AO2	vanne mélangeuse ligne de refoulement 3		•
AO3	vanne mélangeuse ligne de refoulement 4		•
AO1	non utilisée			X
AO2	vanne mélangeuse ligne de refoulement 5			•
AO3	vanne mélangeuse ligne de refoulement 6			•
AO1... AO3	non utilisées				X
Sorties numériques (relais électromécaniques)
DO1	pompe ligne de refoulement 1	•
DO2	pompe ligne de refoulement 2	•
DO3	chaudière	•
DO4	refroidisseur- pompe à chaleur	•
DO5	été/hiver	•
DO6	alarme	•
DO1	pompe ligne de refoulement 3		•
DO2	pompe ligne de refoulement 4		•
DO3... DO6	non utilisées		X
DO1	collecteur de réchauffage/refroidissement zone 1			•
DO2	déshumidificateur zone 1			•
DO3	collecteur de réchauffage/refroidissement zone 2			•
DO4... DO6	non utilisées			X
DO1	pompe circuit panneaux solaires				•
DO2	non utilisée				X
DO3	pompe circuit ACS				•
DO4	alarme			Détails du produit Modalités de fonctionnement Navigateur Alimentation 24 VAC/DC non isolé Version LCD intégré (écran graphique LCD monochrome 128 x 64 pixels) Ports de communication TTL de programmation 1 Ports de communication CAN CANBUS 1 Horloge Oui Vibreur sonore d'alarme Oui Documents joints Vgraph Téléchargement (400.82k) Reviews No reviews Tap to zoom × You need to login or create account × Save products on your wishlist to buy them later or share with your friends. E-mail Mot de passe Mot de passe oublié ? No account? Create one here Product added to wishlist Product added to compare. Ce site utilise des cookies pour vous fournir le meilleur service possible. Si vous continuez à naviguer, vous acceptez l'utilisation de cookies. Politique de confidentialité Accepter
