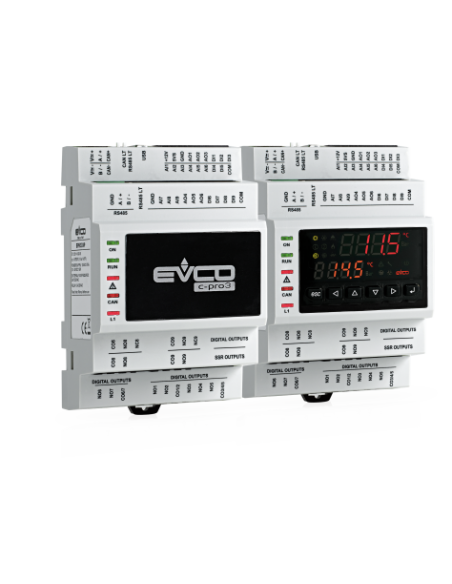

c-pro 3 micro CHIL - EPU2BXP1CH - Refroidisseurs

EPU2BXP1CH

Solution de contrôle pour refroidisseurs-pompes à chaleur à un ou deux circuits

Entrées sondes:  9

Entrées contact: 9

Sorties analogiques:

PWM/0-10 V: 2

0-10 V: 2

0-20 mA/4-20 mA/0-10 V: 2

Sorties :

3 A SPST: 7

3 A SPDT: 2

24 Vac: 0

NOTICE C pro 3 Kilo+ EPU2BXP1CH

Description

c-pro 3 CHIL est une solution de contrôle pour la gestion de refroidisseurs-pompes à chaleur à un et deux circuits air-eau et eau-eau jusqu'à 3 compresseurs par circuit.
Elle se compose de :
- un dispositif de contrôle principal au choix entre c-pro 3 nano CHIL (avec interface utilisateur intégrée et touches tactiles) et c-pro 3 micro CHIL (disponible avec interface utilisateur intégrée et dans la version borgne)
- une extension éventuelle d'E/S (c-pro 3 EXP micro+, disponible dans la version borgne)
- un pilote éventuel pour vannes de détente électroniques de type pas à pas bipolaire pour chaque circuit (EVDRIVE03, disponible avec interface utilisateur intégrée ou dans la version borgne)
- une éventuelle interface utilisateur à distance (Vgraph).
La solution se base sur la technologie des dispositifs de contrôle programmables et des interfaces utilisateur à distance appartenant à la série c-pro 3.
Le système est en mesure de gérer des compresseurs de type “on-off” ; il est également en mesure de gérer des ventilateurs de type “on-off” et modulants, à condensation unique ou séparée.
du “free cooling” et de la fonction “programmation hebdomadaire”.
L'installation de c-pro 3 nano CHIL est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de c-pro 3 micro CHIL, sur rail DIN, dans un tableau de commande.

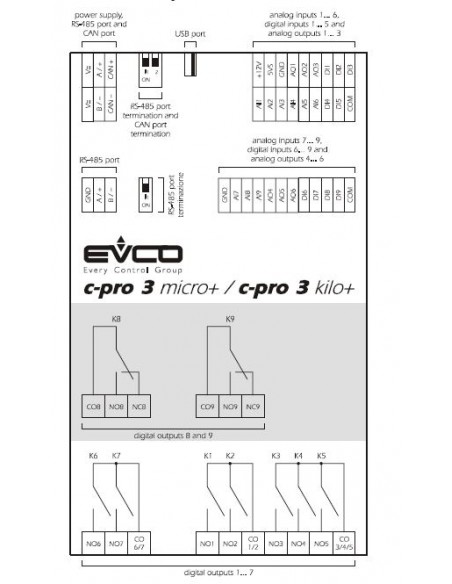

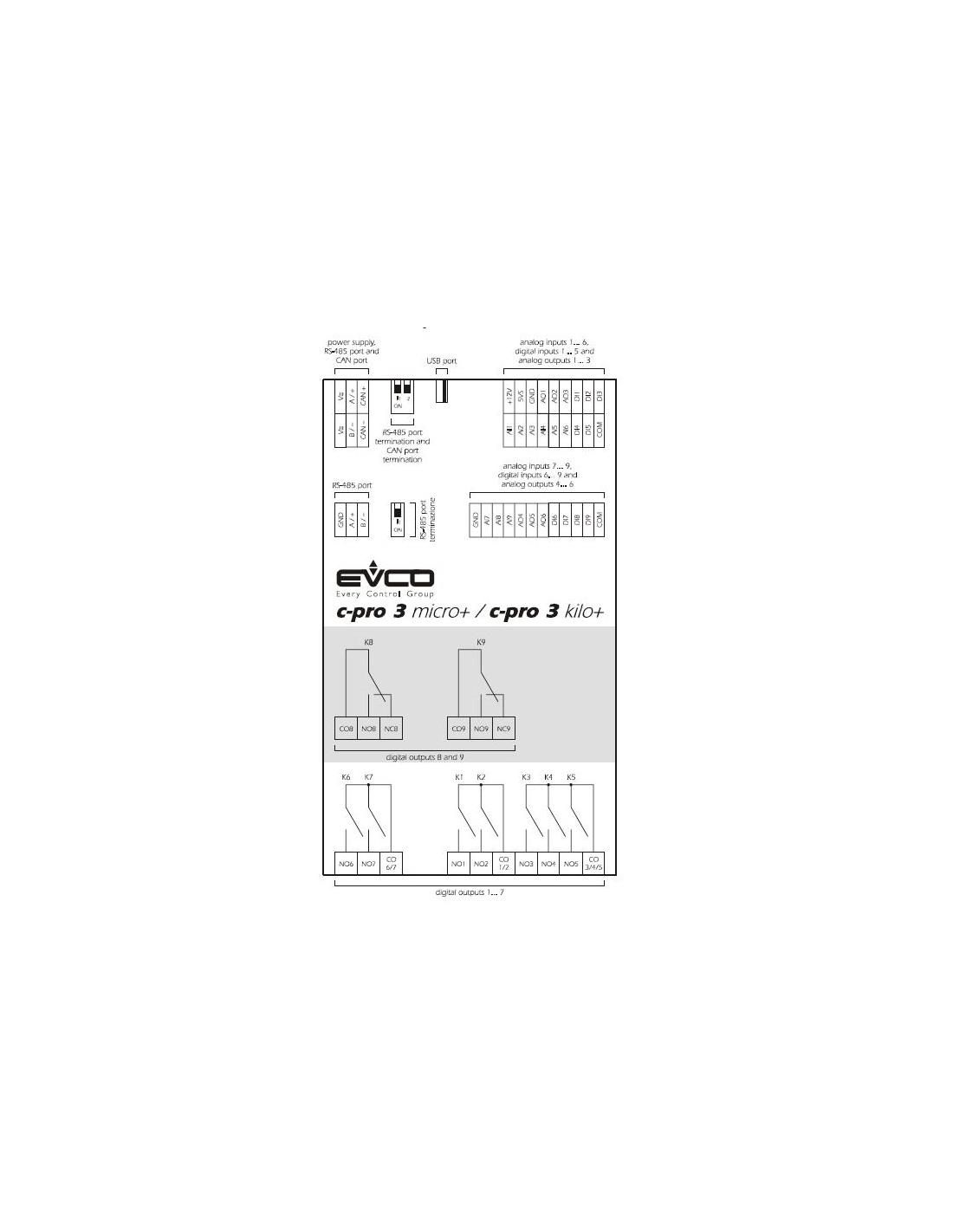

Configuration de l'E/S

Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à des refroidisseurs-pompes à chaleur à deux circuit air-eau à 2 compresseurs par circuit, avec un pilote pour les vannes de détente électroniques de type pas à pas bipolaire pour chaque circuit (EVDRIVE03), des ventilateurs modulants et une condensation unique ; on peut personnaliser la configuration de l'E/S.

c-pro 3 micro CHIL EVDRIVE03 circ. 1 EVDRIVE03 circ. 2
Entrées analogiques
AI1 pression de condensation circuit 1
AI2 température d'évacuation circuit 1
AI1 température de reprise circuit dispositifs
AI2 température de refoulement circuit dispositifs
AI3 température externe
AI4... AI9 non utilisés X
AI3 température d'aspiration circuit 1
AI4 pression d'évaporation circuit 1
AI1 pression de condensation circuit 2
AI2 température d'évacuation circuit 2
AI3 température d'aspiration circuit 2
AI4 pression d'évaporation circuit 2
Entrées numériques
DI1 pressostat de pression maximale circuit 1
DI2 pressostat de pression minimale circuit 1
DI3 protection thermique compresseur 1 circuit 1
DI1 pressostat de pression maximale circuit 2
DI2 pressostat de pression minimale circuit 2
DI3 protection thermique compresseur 1 circuit 2
DI1 mise sous tension/hors tension
DI2 fluxostat circuit dispositifs
DI3 protection thermique pompe circuit dispositifs
DI4 protection thermique compresseur 2 circuit 1
DI5 protection thermique ventilateur (230VAC)
DI6 été/hiver
DI7 protection thermique compresseur 2 circuit 2
DI8... DI9 non utilisés X
Sorties analogiques
AO1 ventilateur
AO2... AO6 non utilisées X
Sorties numériques (relais électromécaniques)
DO1 pompe circuit dispositifs
DO2 compresseur 1 circuit 1
DO3 compresseur 2 circuit 1
DO4 résistances antigel circuit dispositifs
DO5 activation ventilateur
DO6 robinet inverseur circuit 1
DO7 compresseur 1 circuit 2
DO8 compresseur 2 circuit 2
DO9 robinet inverseur circuit 2
DO1 électrovanne de pump down circuit 1
DO1 électrovanne de pump down circuit 2

Détails du produit

Alimentation
12 VAC non isolé
Version
Sans affichage
Dimension DIN Module
4
Type de connexions
Connecteurs Micro-Fit
borniers à ressort amovibles
borniers à vis amovibles
Entrées PTC/NTC/Pt 1000
1
3
Entrées PTC/NTC/Pt 1000/0-20 mA/4-20 mA/0-5 V ratiometric/0-10 V
3
6
Entrées NTC
0
Entrées contacts à 24V AC/DC 50/60 Hz opto-isolés
7
Entrées contacts à 24V AC/DC 2 KHz opto-isolés
2
Entrées à contacts libres non opto-isolés
0
Sorties analogiques 0-10V
2
Sorties analogiques PWM/0-10V
0
2
Sorties analogiques 0-20 mA/ 4-20 mA/ 0-10V
2
Sorties relais 2A SPST
0
Sorties relais 3A SPST
7
Sorties relais 3A SPDT
0
2
Sorties relais 12A SPST
0
Sorties Triac 200 mA
0
Sorties Triac 2A
0
Sorties commande pour relais SSR 24V ac/dc 0,6mA max
0
Ports de communication RS-485 MODBUS Slave
1
Ports de communication RS-485 MODBUS Master/Slave
1
Ports de communication CAN CANBUS
1
Port de communication USB
1
